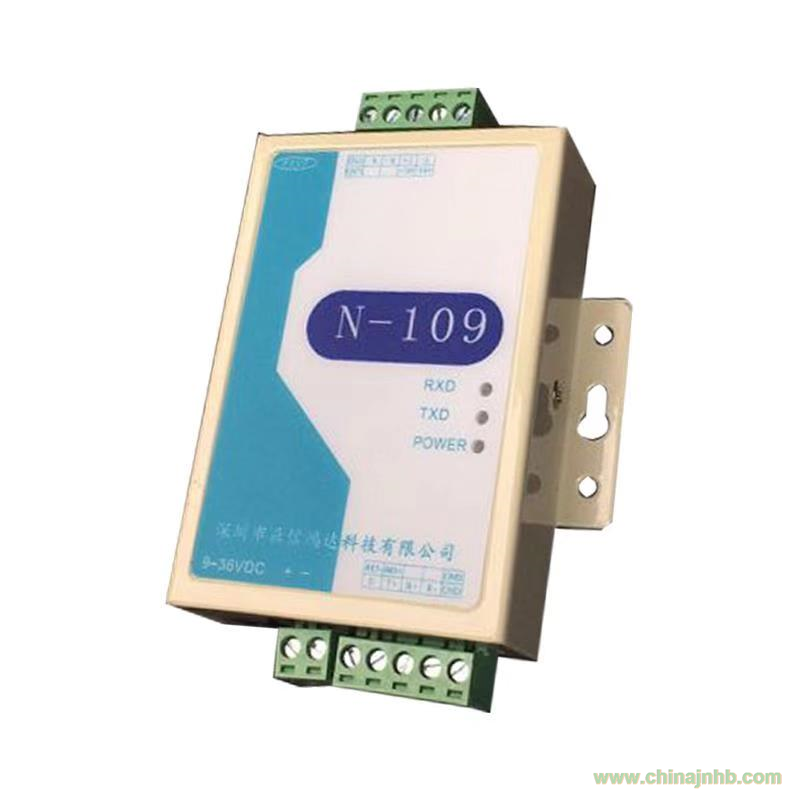

N-109型號485中繼器主要用于485總線長距離通信，當485總線通信距離超過一定程度或者485總線上的
負載設備超過一定數量（32臺）之后，485信號會衰減到不能被識別，從而會導致485通信失敗，
需要在相應位置增加485中繼器將衰減的485信號整形還原，從而起到將485信號中繼放大的作用，
使得485通信距離超過1200米，并且帶有光電隔離功能，有效屏蔽電磁干擾保證485通信穩定可靠。
產品特點：
485端口帶有600W防雷保護，有效保護485串口不被損毀。寬壓供電：9-36VDC

波特率300～250Kbps,自動偵測通信速率并自適應，無需撥碼開關設置。

RS-485/422自動切換，可以實現RS-485串口與RS-422串口的相互轉換。

485信號線路通過3000V高速光耦進行光電隔離，內部供電電路采用DC/DC進行隔離，使得兩個485端口實現真正意義上的雙端隔離。

采用硬件電路自動控制數據流向，實現485數據信號雙向通信，零延時設計電路，保證數據通信實時性。
技術參數
通信距離
RS-485/422    小于1200米
接口保護
防雷保護    600W防雷保護
光電隔離    3000V隔離度高速光耦
靜電保護    15KV防靜電保護
接口型式
RS-485/422    工業接線端子
機械結構
外觀尺寸    95mm*65mm*25mm
安裝方式    壁掛式安裝
外殼    金屬外殼，IP30保護等級
工作環境
工作溫度    -40℃～75℃
存儲溫度    -40℃～125℃
相對濕度    5％—95％（無凝露）
電源
輸入電壓    220VAC交流輸入或者9～36VDC直流輸入
輸入電流    300mA
額定功率    小于2W
接口定義
RS-485    485+,485-,GND
RS-422    T+,T-,R+,R-,GND
通訊參數
波特率    300～115200bps,通信速率自適應
工作方式    異步通信，支持點對多點通信，支持兩線半雙工/四線全雙工
數據流向    數據流向自動控制，支持數據雙向通信
