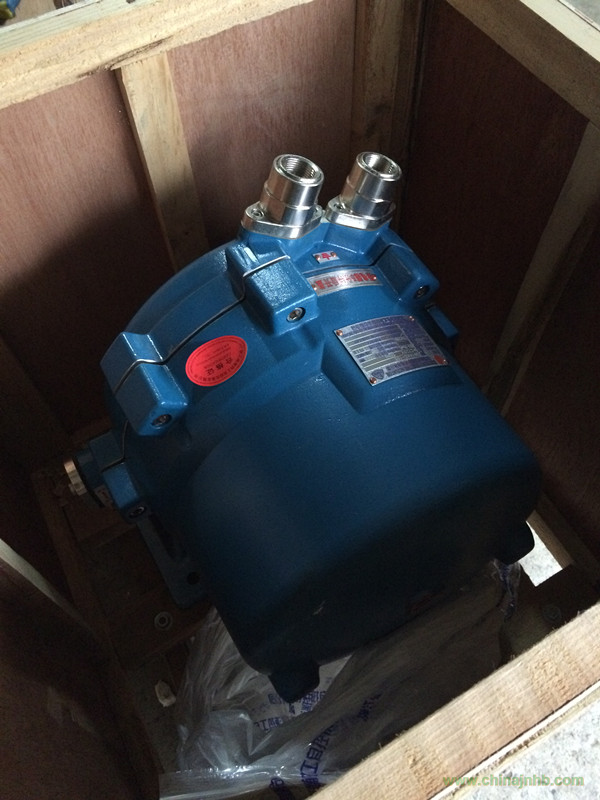

隔爆型電動閥門381RXC-50
3810,3610系列電子式電動執行器，是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器”采用先進的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程和角行程調節閥門組成電動調節閥。
主要技術參數
2.1 電源 AC220V±10%，50HZ
2.2 耗電功率（額定負載時）
規格 A 型執行器 50VA；
規格 B 型執行器 150VA；
規格 C 型執行器 220VA。
2.3 輸入信號 Dc4 ~ 20mA 或 DC1 ~ 5V。
2.4輸出信號 DC4 ~ 20mA（負載電阻500Ω以下）。
2.5控制精度 基本誤差：±1%；回差≤1%；死區≤1%。
2.6工作轉角調整范圍
“零點” ±25%； “轉角”20% ~ 100%。
2.7 外部配線
輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
2.8環境條件
2.9 保護等級 IP65。
2.10 隔爆等級 Exd II Bt4.
2.11 過載保護 規格A、B型執行器可任選，規格C型執行器必配。
角行程3810R、3610R、3410R系列
|
類別
|
3810R系列
|
3610R系列
|
3410R系列
|
額定輸出力矩N.m
|
動作時間90°/S
|
最大轉角
|
|
普通型
|
381RSA-02
|
361RSA-02
|
341RSA-02
|
20
|
8.5
|
90°
|
|
381RSA-05
|
361RSA-05
|
341RSA-05
|
50
|
17
|
|
381RSB-10
|
361RSB-10
|
341RSB-10
|
100
|
18
|
|
381RSB-20
|
361RSB-20
|
341RSB-20
|
200
|
36
|
|
381RSC-30
|
361RSC-30
|
341RSC-30
|
300
|
24
|
|
381RSC-50
|
361RSC-50
|
341RSC-50
|
500
|
42
|
|
381RSC-60
|
361RSC-60
|
341RSC-60
|
600
|
48
|
|
381RSD-100
|
361RSD-100
|
341RSD-100
|
1000
|
30
|
|
381RSD-150
|
361RSD-150
|
341RSD-150
|
1500
|
38
|
|
381RSD-200
|
361RSD-200
|
341RSD-200
|
2000
|
46
|
|
381RSD-250
|
361RSD-250
|
341RSD-250
|
2500
|
60
|
|
381RSD-300
|
361RSD-300
|
341RSD-300
|
3000
|
76
|
|
381RSD-400
|
361RSD-400
|
341RSD-400
|
4000
|
82
|
|
隔爆型
|
381RXB-10
|
361RXB-10
|
341RXB-10
|
100
|
18
|
90°
|
|
381RXB-20
|
361RXB-20
|
341RXB-20
|
200
|
36
|
|
381RXC-30
|
361RXC-30
|
341RXC-30
|
300
|
24
|
|
381RXC-50
|
361RXC-50
|
341RXC-50
|
500
|
42
|
|
381RXC-60
|
361RXC-60
|
341RXC-60
|
600
|
48
|
|
381RXD-100
|
361RXD-100
|
341RXD-100
|
1000
|
30
|
|
381RXD-150
|
361RXD-150
|
341RXD-150
|
1500
|
38
|
|
381RXD-200
|
361RXD-200
|
341RXD-200
|
2000
|
46
|
|
381RXD-250
|
361RXD-250
|
341RXD-250
|
2500
|
60
|
|
381RXD-300
|
361RXD-300
|
341RXD-300
|
3000
|
76
|
|
381RXD-400
|
361RXD-400
|
341RXD-400
|
4000
|
82
|
