SWCH-6.0型智能生活污水岸上接受處理裝置
1.范圍
(1)主題內容
本技術協議規定了SWCH-6.0 型生活污水岸上接受處理裝置（以下簡稱SWCH-6.0型裝置）的組成、主要功能、設計、制造、試驗及交付等要求
(2)適用范圍

智能生活污水接收處理裝置是用來接收處理來自內河船舶生活污水儲存柜的生活污水。智能含油污水接受裝置是用來接收、儲存來自內河船舶含油污水。它一般安裝在港口碼頭、錨地、水上服務區等區域。

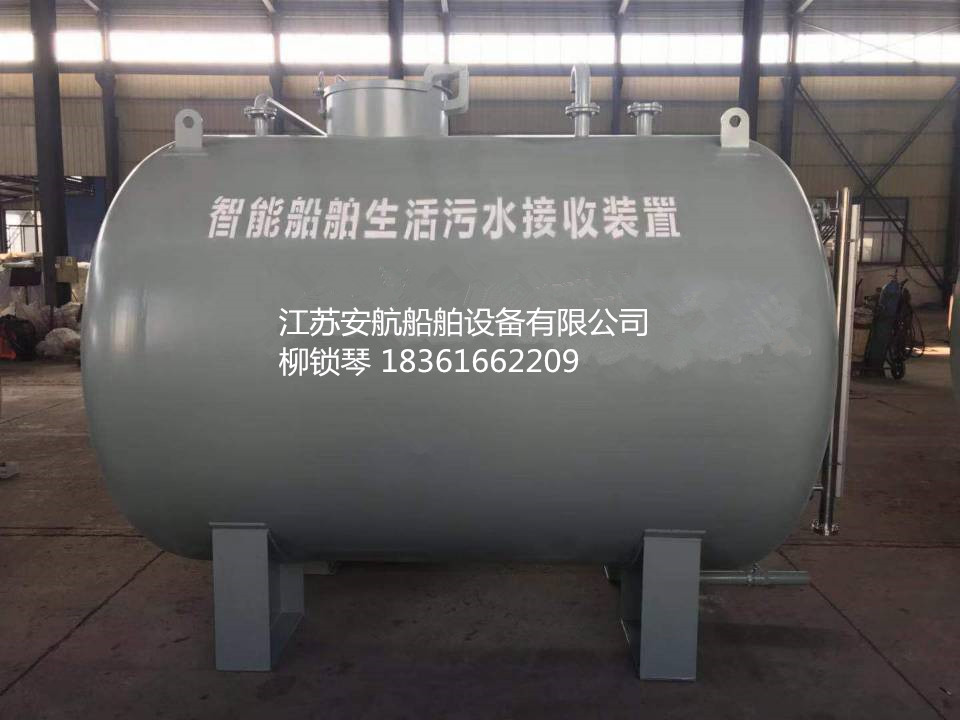

SWCH-6.0型智能生活污水岸上接受處理裝置產品如下圖：

2.依據性文件
 《船舶污染控制物標準》 GB3552-2018
  蘇交【2019】79號文件
 《生活雜用水水質標準》（CJ25.1-89）
 《城市污水再生利用雜用水水質》GB/T18920-2002
 《城市污水再生利用景觀環境用水的再生水質》GB/T18921-2002。

3.產品特性
(1)安裝簡單: 橇塊化設計，現場一次吊裝到位。占地面積小、可露天安裝。
(2)智能運行：無需專人看守，運行時船舶上人員自行連接好軟管后，操控電控箱啟、停按鈕粉碎自吸泵即可將船舶上污水提升至接受裝置。
(3)遠程監控:本裝置可通過VITS平臺遠程監控污水接收狀況,自動記錄毎條排污船舶的排放量,統計月度、年度回收量。環衛部門、業主單位可通過手機查看接收裝置液位狀態,及時清空接收裝置。當水位超過警戒線，設備報警。

4.接收流程
  a.生活污水接收流程
   (1)船舶停靠碼頭后,將岸上接收裝置與污水接受處理裝置通岸接口對接。
   (2)啟動船上船舶污水回收設備控制與監測系統。
   (3)開始抽取(或接收)船舶污水柜內生活污水,排污結束自動關閉抽吸泵(或自動關閉船舶上粉碎泵),同時VITS排污監控平臺提供排污船舶名稱、排污位置、時間、排量等信息。
  b.含油污水接收流程
由船舶上工作人員直接將含油污水從接受裝置頂部快速接頭處倒入本收集裝置即可。

5.組成
SWCH-6.0型裝置主要由下列主要部件組成：儲存罐體、增壓罐體、沉淀柜、控制模塊、監測系統、定位系統、吸收泵、電控箱、管路附件。
 電源接口，功率: 3Ф/380V/50Hz
 外接口（提供接口配對法蘭）
 污水入口        DN75
 通氣口          DN50
 排污口          DN50
 沖洗水口        DN32
6.主要技術性能
 型號：SWCH-6.0型
 處理容積：額定儲存處理量：6m3
 平均處理負荷：12000升/日
 排放水壓力：0.15 MPa
 環境溫度：5～50℃     相對濕度：≤95％
 排放方式：手動排放

7.物理特性
 外形尺寸: Ф1800×3000
 功率：3KW
 操作、維修空間≥600mm（操作面）
 設計與制造
 材料、零件和工藝
 本體采用3mm,304鋼板。
 管架、支架及裝置本體等零件應進行噴砂除銹,涂層防腐。
 裝置表面酸洗，內壁涂料為環氧瀝青漆。
 色彩、銘牌和標志
 銘牌按GB/T13306-1991《標牌》規定設計制造,不銹鋼，黑底白字
 電機防護等級IP55，防爆等級Exd IIBT4
 電控箱材質304不銹鋼，防爆等級Exd IIBT4，防護等級IP55,施耐    德元氣件
8.制造質量
   制造質量符合設計生產圖紙、工藝文件和其他涉及質量的技術文件要求。按照ISO9001-2000標準的要求進行質量控制和管理。
9.隨機資料
⑴　裝置總圖
⑵　電控箱及外形圖
⑶　電氣原理圖及外部接線圖
⑷　使用說明書

10.整機提供SWCH-6.0型裝置壹套,其中包括如下主要部件:

序號 名稱        規  格                          數  量
1 提升泵 流量24m3/h 揚程26米 功率1.5KW             1
2 外排泵 流量12m3/h 揚程12米 功率1.1KW             1
3 增揚器 500*1500mm                             1
4 生活污水接受罐 容積6m3，φ1800*3000mm             1
5 油污水儲罐 容積0.5m3，Φ800*1000mm             1
6 磁翻板液位計 DN25                             1
7 電動球閥 220V                             6
8 管道閥門 DN50                             1
9 電線電纜 中煤                            100m
10 VITS軟件及系統 VITS-2                             1
11 防爆控制柜                             1


11.備品備件（Spare parts）
   每套裝置提供如下標準備件一套:

序號 名  稱 數量 備  注
1 機械密封 1只 提升泵

12.質量保證規定及證書
12.1裝置須經質檢部門檢驗合格，出具合格證書，方可交貨。
12.2質保期為交貨后18個月內或者正常運行一年內，質保期內因設備本身設計、材料引起的問題，廠家應維修或更換。
13.廠家提供調試服務。
14.其它：未盡事宜，雙方協商解決。
