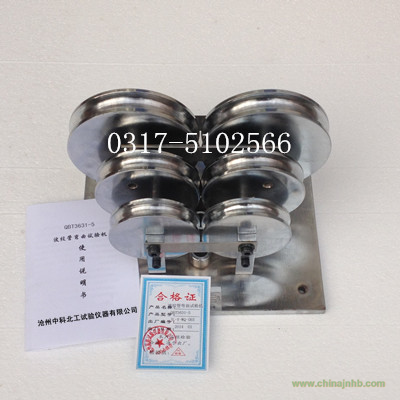

QBT3631-5波紋管彎曲試驗機

波紋管彎曲試驗機使用說明書
一、【滄州中科北工】依據國家規范《QBT 3631-1999 聚氯乙烯塑料波紋電線管》標準第5.6常溫試驗和低溫試驗方法所生產。能滿足：聚氯乙烯（PVC）樹脂為主要原料，經擠出成型的塑料波紋電線管的試驗方法。同時也可做《JG 3050-1998 建筑用絕緣電工套管及配件》中相應規格尺寸的半硬質套管、波紋套管彎曲彎曲試驗。
需配套使用設備：
QBT3631-4A熱變形量規、QBT3631-5D低溫試驗箱、秒表等。
二、波紋管彎曲試驗機主要技術指標：
適用波紋電線管公稱直徑：6、8、12
彎曲角度：正反90°
調節轉直徑：6倍試樣管直徑
標準中涉及到的公稱直徑6.8.12.16.20.25.32.40.50.63.75
均有生產，請您與0317-5102566聯絡咨詢。
三、波紋管彎曲試驗機操作說明：
把設備平放于工作臺上并調節底座為水平，檢查設備各部份無松動現象。
四、波紋管彎曲試驗機常溫彎曲試驗方法：
取長度為波紋電線管公稱直徑12倍的試樣3根，選擇合適試樣直徑的位置（注：一般同臺設備設計時，可同時做三種規格的電線管試驗），將試樣管通過兩調節轉中間插入設備底座的中心孔中，用手將試樣管左右各彎曲一次并保持5min，試驗后電線管無損傷且電線管試樣表面應無可見裂紋，在不取出試樣管并盡可能使試樣管保持在90°的狀態下，選擇合適尺寸（QBT3631-4A熱變形量規）的量規，塞進試樣管中，使之在自重狀態下能順利通過試樣管，方為合格。
五、波紋管彎曲試驗機低溫彎曲試驗方法：
將常溫試驗合格的試樣管連同波紋管彎曲試驗機一同放進QBT3631-5D低溫試驗箱內，低溫試驗箱溫度調節到-15±2℃的溫度。保持2h后取出，同時在波紋管彎曲試驗機中選擇合適的位置，將試樣管通過兩調節轉中間插入設備底座的中心孔中，用手將試樣管左右各彎曲一次，每個試樣應在30s內完成，試驗后電線管無損傷且電線管試樣表面應無可見裂紋，選擇合適尺寸（QBT3631-4A熱變形量規）的量規，塞進試樣管中，使之在自重狀態下能順利通過試樣管，方為合格。
試驗完畢后，請裝設備擦拭干凈后用儀器罩蓋好。
