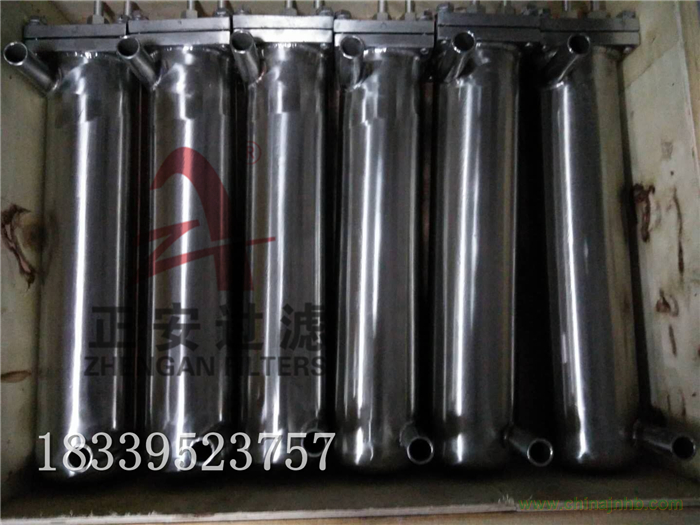

GN01B雙盤管冷卻器
品牌:正安過濾
型號:GN01B
原理:加壓過濾
用途:固液分離
樣式:管式
性能:精密過濾、 高效過濾
適用對象:水
適用對象性質:腐蝕性、 低溫物料、 高衛生要求物料
濾料類型:鋁網
過濾器類型:管式
主體材質:不銹鋼
適用范圍:汽車、 化工、 電鍍、 紡織
有效過濾面積:0.8m2
外形尺寸:400*500*900mm
設備重量:30Kg
規格:GN01B
概述
高效筒形冷卻器適用與對高溫水汽樣品進行熱交換,提供合適溫度的水汽樣品。
產品系類規格
GN01A型單盤管預冷卻器
GN01B型雙盤管高效冷卻器
冷卻器采用壁掛式垂直安裝,樣水進出管采用可拆式螺紋連接,冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方,應預留500mm高的檢修空間,以便拆換冷卻器盤管。
結構合理,維護方便

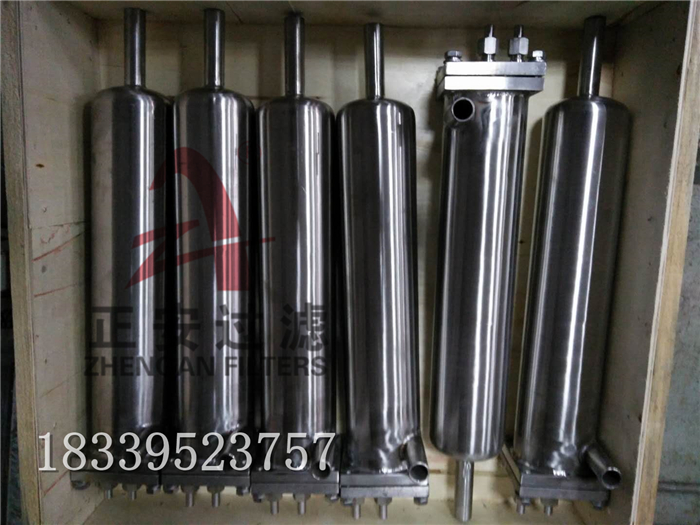

筒形冷卻器結構組成:外筒體和盤管。
外筒體和盤管才用法蘭聯接,更換盤管或對冷卻器進行清洗,只需松開法蘭聯接螺栓,取出盤管,無需拆卸冷卻器筒體。非常方便。
取樣冷卻器的導管均采用不銹鋼管,以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。我公司取樣冷卻器適用于溫度較高的液體和氣體等介質取樣,具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。
性能參數:
型號
|
GN01A
|
GN01B
|
工作壓力
|
≤32Mpa
|
≤32Mpa
|
工作溫度
|
≤650℃
|
≤650℃
|
試驗壓力
|
48Mpa
|
48Mpa
|
盤管管徑/壁厚
|
Ф12×3
|
Ф10×1.5
|
冷卻水管徑/壁厚
|
Ф22×2.5
|
Ф22×2.5
|
樣品管連接方式
|
螺紋連接
|
螺紋連接
|
熱交換面積
|
0.19㎡
|
0.46㎡
|
取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻,鍋爐及熱力系統中的水大都溫度較高,而高水溫不便于取樣,也不便于測定,在取樣中應加以冷卻,所以要把取樣點的樣品引進取樣冷卻器進行冷卻,取樣冷卻器一般要求保證流量500-700mL/min時,樣品能冷取到30-40度以下,滿足DL/T 457—91的標準。
GN01A和GN01B型筒形冷卻器一般配套使用,前者用于一級冷卻,后者用于二級冷卻。GN01A型單盤管預冷卻器:冷卻水從底部切向進水,冷卻水由下而上,待冷卻樣水沿螺旋管由上至下冷卻水和樣水的流向相反,兩者進行逆向熱交換。盤管內設置壓水擋板,確保冷卻水的液面到達內膽的法蘭下面。該系列冷卻器與上法蘭進出水的筒形冷卻器相比具有重量輕,拆卸維護方便等優點。GN01A(φ14×3)預冷卻器的樣水管壁厚達3mm,所以該冷卻器用于高溫測點的一級冷卻時能承受樣水與冷卻水之間很高的溫差,使用壽命長。經過前面GN01A型冷卻器的冷卻后,樣水的溫度一般可降低到100℃以下。
