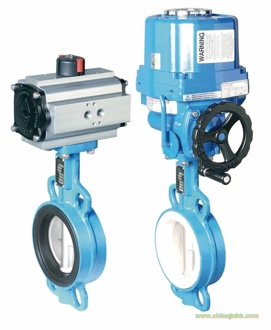

環保蝶閥LPB11
蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
■密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象
■閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
■閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
■法蘭對夾孔連接適用多種標準
◇參數
|
空氣驅動
|
5~7bar(可帶手輪)
|
|
公稱通經
|
50-1200mm(可定做25、32、40)
|
|
公稱壓力
|
1.0~2.5MPa
|
|
適用溫度
|
EPDM:-29~+120℃ FPM: -29~+120℃
|
|
EPT:-20~+140℃ CR: -29~+80℃
|
|
NBR:-29~+80℃ SI-29~+200℃
|
|
連接方式
|
法蘭、對夾
|
|
閥結構
|
A型、LT型
|
|
閥體材質
|
316L、316、304、304L、WCB、QT、HT
|
|
閥板材質
|
316L、316、304L、QT*、WCB、B148、QT+Nylon11、CE3MN
|
|
閥座材質
|
EPDM、NBR、EPT、FPM、CR、SI
|
|
適用介質
|
水及液體類介質
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
