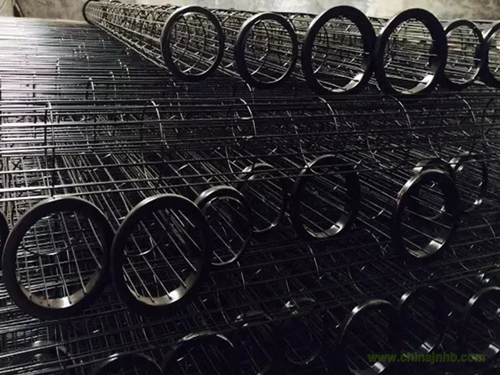

有機硅除塵骨架是電廠脫硫除塵專用骨架，產品采用足夠強度的碳鋼或不銹鋼絲，采用專用設備一次焊接成型，有機硅除塵骨架焊接后處理是經過表面鍍鋅防止生銹，在高溫、高腐蝕環境中應用較廣泛。

有機硅除塵骨架采用有機硅技術處理，可以替代不銹鋼骨架，可大大降低設備的維護成本，并且制造的每一只框架都能符合輕巧、光滑、挺直的要求。

有機硅除塵器骨架使用溫度可在280℃左右的工礦環境使用，瞬間使用溫度可達300℃。在一些特定環境可代替不銹鋼除塵骨架，降低企業的制造成本。有機硅除塵骨架的制作和噴塑除塵骨架的制作流程一樣，只是在烘干過程中比噴塑除塵骨架的溫度和時間要高，在除塵器骨架表面噴涂的粉末為有機硅粉。

有機硅除塵骨架生產過程：

1、將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。

2、從除油槽中取出袋籠放入清洗槽進行浸泡清洗，目的是除去袋籠上的除油劑。

3、從清洗槽取出袋籠放入除銹槽進行除銹處理，目的是除去袋籠上的金屬氧化層，增強吸附力。

4、從除銹槽取出籠骨放入磷化槽進行磷化處理，目的是增強袋籠表面的粘合力。

5、將處理好的袋籠放入烤箱，溫度設為$2100℃，進行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。

6、取出袋籠，將調制好的有機硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。

7、將噴涂好的袋籠放入烤箱，溫度設為$2220℃，進行120分鐘的烘烤。之后保持$2200℃，進行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠有機硅噴涂工藝。

8、有機硅粘合力強的厚度在60-70μm之間。
