防雷工程中的接地模塊是一種以碳素材料為主體的接地體,防雷接地模塊由導電性、穩定性好的非金屬材料、電解質、保濕吸濕劑和防腐金屬電極芯組成。它具有表面積大和與大地接觸效果好、離子耗散性、保濕吸濕性、方便施工等優點,是取代傳統接地體的理想接地材料。接地模塊根據內置電極芯不同分為熱鍍鋅扁鋼和銅排兩種,分別適應于鋼材和銅材等的接地系統中。由于接地模塊表面細小的非金屬材料的特性,將其與被保護的地線連接時,它將極大地降低與大地的接觸電阻,加之具有的保濕吸濕性使之能夠充分發揮其在接地系統中的降阻作用。
防雷接地模塊內置鍍鋅扁鋼或銅排,將其與被保護的地線連接時,金屬接地體與土壤的有效接觸面積將大大增加。由于接地模塊具有很強的保濕、吸濕性和穩定的導電性,因此,金屬接地體與土壤的接觸電阻將極大的減少,從而使接地模塊降阻效果更為顯著。
接地模塊的性能特點:
(1)接地模塊與大地的接觸面積較大,在高土壤電阻率地區,能有效降低地網接地電阻。
(2)接地模塊可很好地與各種類型的土壤、巖石形成良好的接觸,達到降低接觸電阻的效果。
(3)接地模塊擁有極強的吸濕、保濕作用,可降低附近土壤的電阻率。
(4)通過防雷接地模塊良好的離子發散性,可使其離子耗散至地下3---5米的土壤中,并形成穩定的離子層,在大范圍內降低土壤電阻率,從而降低土壤的散流電阻。
(5)離子的耗散可通向較遠較深的土壤中,與土壤低電阻率區域相連:地下電阻率較低的土壤層、地下水層及金屬礦物質層來改善散流。
防雷接地模塊中的接地是防雷工程的最重要環節,不論是直擊雷防護還是雷電的靜電感應、電磁感應和雷電波入侵的防護技術,最終都是把雷電流送入大地。因此沒有良好的接地技術,就不可能有合格的防雷過程。保護接地的作用就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接,降低接點的對地電壓,避免人體觸電危險。
防雷接地模塊的施工方法分為哪兩種?

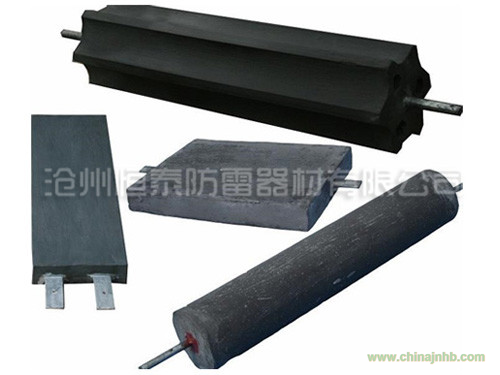

防雷接地模塊的施工方法主要分為垂直安裝和水平安裝兩種方法,其中圓柱形接地模塊和梅花形接地模塊一般都采用垂直安裝的方法,方形接地模塊、圓柱接地模塊會采用水平安裝,也就是我們所說的敷設。
防雷接地模塊垂直安裝時施工方法:
1.根據實際可使用土地面積,平均分布各接地體,并在地面劃好線,作好施工準備;每塊接地體的間隔距離,盡量不小于4m,如果因為實際使用過程中,無法滿足間隔要求,則在計算是,其利用系數需要取低值進行計算。
2.根據計算估算用量,按偏差5%~10%處理,得出總接地體用量。
3.按設計要求人工挖坑。深度按設計要求,一般要求模塊在地面下0.8-1.0m.坑的直徑大小以方便施工為準,坑的深度為模塊的長度加上0.8m。
4.挖好槽后,在槽的底面,敷設一層降阻劑(增加接塊與土壤的接觸面積,加強導流能力),然后將模塊平放于降阻劑上方,并用力夯實。
5.模塊電極與水平地網焊接好,焊后按規定做好防腐處理。
6.如果是用連接卡與水平地網連接,用螺栓固定緊,同時涂上導電防腐涂料。
7.坑底填入少量細土,回填深度約10cm,夯實。放入接地模塊,回填細粘土。回填細粘土時應灑水并逐層夯實。回填細粘土至模塊完全埋入土壤為止,若無水,待季節雨水后土壤與模塊的接觸緊密后,模塊吸水并釋放電解質后,其降阻效果將更加明顯。
