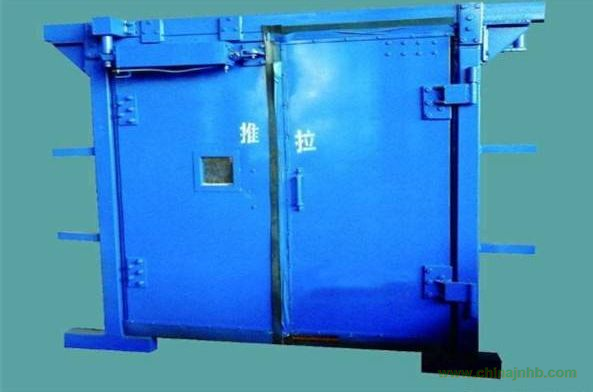

氣動自動控制風門閉鎖裝置,礦用電控氣動無壓風門

全自動風門控制裝置配套在無壓風門上具有安全性能強，動啟閉時間可調，有效防止風門破壞和傷人事故的發生的作用，它的技術較為貼合煤礦的生產在行人行車時具有語音、指示光雙重報警方式可對人車進行行駛提行，系統簡單易操作，煤礦上可自行修護，它出廠均配套機械閉鎖實現手動自動雙重控制，當井下無電時可手動卸壓，手動開啟，安裝了全自動風門控制系統的煤礦工作更加流暢，通風更加安全ZMK-127全自動風門控制裝置是所有的控制系統的統稱，它按功能與控制方式不同分為以下幾類。

一.概括

全氣動風門自動控制裝置是利用煤礦井下壓縮空氣為動力源，由主控箱裝置和氣缸驅動裝置構成，同時控制兩道風門，且能夠相互閉鎖，該產品解決了行人、行車運輸不便的問題。同時本產品控制系統還可以在煤礦原有的各種鐵質和木質風門上改造加裝，實現風門的全氣動自動控制，不需改變風門結構。

二.工作原理

半自動控制裝置即手控法風門自動開閉形式為：風門兩側分別安裝手動換向閥控制氣缸動作，氣缸與風門連接，當有人或礦車需要通過風門時，行人手動按動氣控閥，風門自動打開。行人經過后再次按動氣控閥，風門自動關閉。兩道風門之間存在聯鎖，當一道風門開啟時另一道風門不能開啟，開啟的風門關閉后，另一道風門會自動打開。

三.系統組成

主控箱(2個),副控箱(2個),氣缸(2條),氣管(1盤)，安裝配件等。

四、基本參數

4.1 工作制：長期工作制

4.2 環境條件：

4.2.1 周圍環境溫度－5～40，氣壓為0.8～1.1×105Pa;

4.2.2 使用在有瓦斯和煤塵爆炸危險的場所；

4.2.3 在無破壞絕緣的氣體或蒸汽環境中；
