風門閉鎖裝置,礦用風門機械閉鎖(ZMK-127/FMBS-B/BSQ-A/FM-SA/FM-SA/FMBS-B/DSYK-A /DSYK-B)型號齊全
1、機械閉鎖是在開關柜或戶外閘刀的操作部位之間用互相制約和聯動的機械機構來達到先后動作的閉鎖要求。機械閉鎖在操作過程中無需使用鑰匙等輔助操作,可以實現隨操作順序的正確進行,自動地步步解鎖。在發生誤操作時,可以實現自動閉鎖,阻止誤操作的進行。機械閉鎖可以實現正向和反向的閉鎖要求,具有閉鎖直觀,不易損壞,檢修工作量小,操作方便等優點。
機械閉鎖只能在開關柜內部及戶外閘刀等的機械動作相關部位之間應用,與電器元件動作間的聯系用機械閉鎖無法實現。對兩柜之間或開關柜與柜外配電設備之間及戶外閘刀與開關(其他閘刀)之間的閉鎖要求也鞭長莫及。所以在開關柜及戶外閘刀上,只能以機械閉鎖為主,還需輔以其他閉鎖方法,方能達到全部五防要求。
2、程序鎖(或稱機械程序鎖)是用鑰匙隨操作程序傳遞或置換而達到先后開鎖操作的要求。其最大優點是鑰匙傳遞不受距離的限制,所以應用范圍較廣。程序鎖在操作過程中有鑰匙的傳遞和鑰匙數量變化的輔助動作,符合操作票中限定開鎖條件的操作順序的要求,與操作票中規定的行走路線完全一致,所以也容易為操作人員所接受。
程序鎖在使用中所暴露的問題是:①某些程序鎖功能簡單,只能在較簡單的接線方式下采用,由于不具備橫向閉鎖功能,在復雜的接線方式下根本不能采用;②具有較靈活閉鎖方式的程序鎖雖然能滿足復雜的接線,但在閉鎖方案中必須設置母線倒排鎖,使得操作過程十分復雜;③在大容量的變電站中,隔離開關分合閘采用按鈕控制電動機正反轉,而程序鎖對按鈕無法進行程序控制;④程序鎖也需要眾多的程序鑰匙,由于安裝不規范、生產工藝及材料差等問題,使程序鎖易被氧化銹蝕、發生卡澀,致使一定時間內失去閉鎖功能;⑤倒閘操作中,分、合兩個位置的精度無法保證;⑥程序鎖使用時,必須從頭開始,中間不能間斷。所以程序鎖現在已不采用。
3、電氣閉鎖是通過電磁線圈的電磁機構動作,來實現解鎖操作,在防止誤入帶電間隔的閉鎖環節中是不可缺少的閉鎖元件。電氣閉鎖的優點是操作方便,沒有輔助動作,但是在安裝使用中也存在以下幾個突出問題:①一般來說電磁鎖單獨使用時,只有解鎖功能沒有反向閉鎖功能。需要和電氣聯鎖電路配合使用才能具有正反向閉鎖功能;②作為閉鎖元件的電磁鎖結構復雜,電磁線圈在戶外易受潮霉壞,絕緣性能降低,增加了直流系統的故障率;③需要敷設電纜,增加額外施工量;④需要串入操作機構的輔助觸點。根據運行經驗,輔助觸點容易產生接觸不良而影響動作的可靠性;⑤在斷路器的控制開關上,一般都缺少閉鎖措施。
4、微機防誤閉鎖裝置
自上世紀90年代初,微機技術就進入了防誤閉鎖領域。微機防誤閉鎖裝置是一種采用計算機技術,用于高壓開關設備防止電氣誤操作的裝置。經過10多年來的發展,微機防誤閉鎖裝置已逐漸成熟,并已在電力系統中廣泛推廣。微機防誤系統通過軟件將現場大量的二次閉鎖回路變為電腦中的五防閉鎖規則庫,實現了防誤閉鎖的數字化,并可以實現以往不能實現或者是很難實現的防誤功能,應該說是電氣設備防誤閉鎖技術的飛躍
風門閉鎖裝置,礦用風門機械閉鎖原理

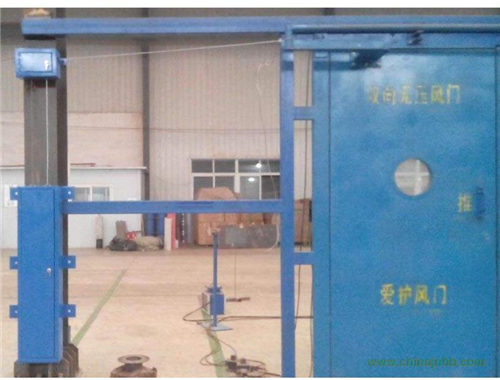

如圖所示,該裝置的主要技術原理是:當A風門被打開后,拉動安裝在A風門門扇上的鋼絲繩,帶動傳動桿A向A風門滑動,并推動擋板A及連桿轉動,使傳動桿A將擋板A頂起并卡死。此時在連桿帶動下擋板B將傳動桿B擋死固定,對傳動桿B閉鎖,從而實現了B風門的閉鎖。A風門閉鎖原理同B風門一樣。
裝置構成
本裝置由連桿、A、B兩根傳動桿、A、B兩塊擋板、軸承、鋼絲繩、滑輪、配套螺栓、滑動軌道板組成。本裝置是一種純機械式裝置,不需要外部提供任何動力。在外力的作用下(打開風門時)通過拉動一端與風門門扇相連的鋼絲繩,帶動傳動桿將擋板頂起并卡死,實現快速閉鎖另一道風門,從源頭上防止了兩道風門同時打開的情況。
使用效果
1)平衡風門機 械閉鎖裝置 為 一種純機械式裝置,不需要外部提供任何動力,實現了巷道風門的可靠閉鎖,保證了通風系統的穩定運行。且維修簡單,實用性強。
2)機械閉鎖裝置是利用廢舊物資加工而成,在保證實現廢舊利用,礦井通風穩定的同時,大大降低了礦井的成產成本,提高了企業的經濟效益
