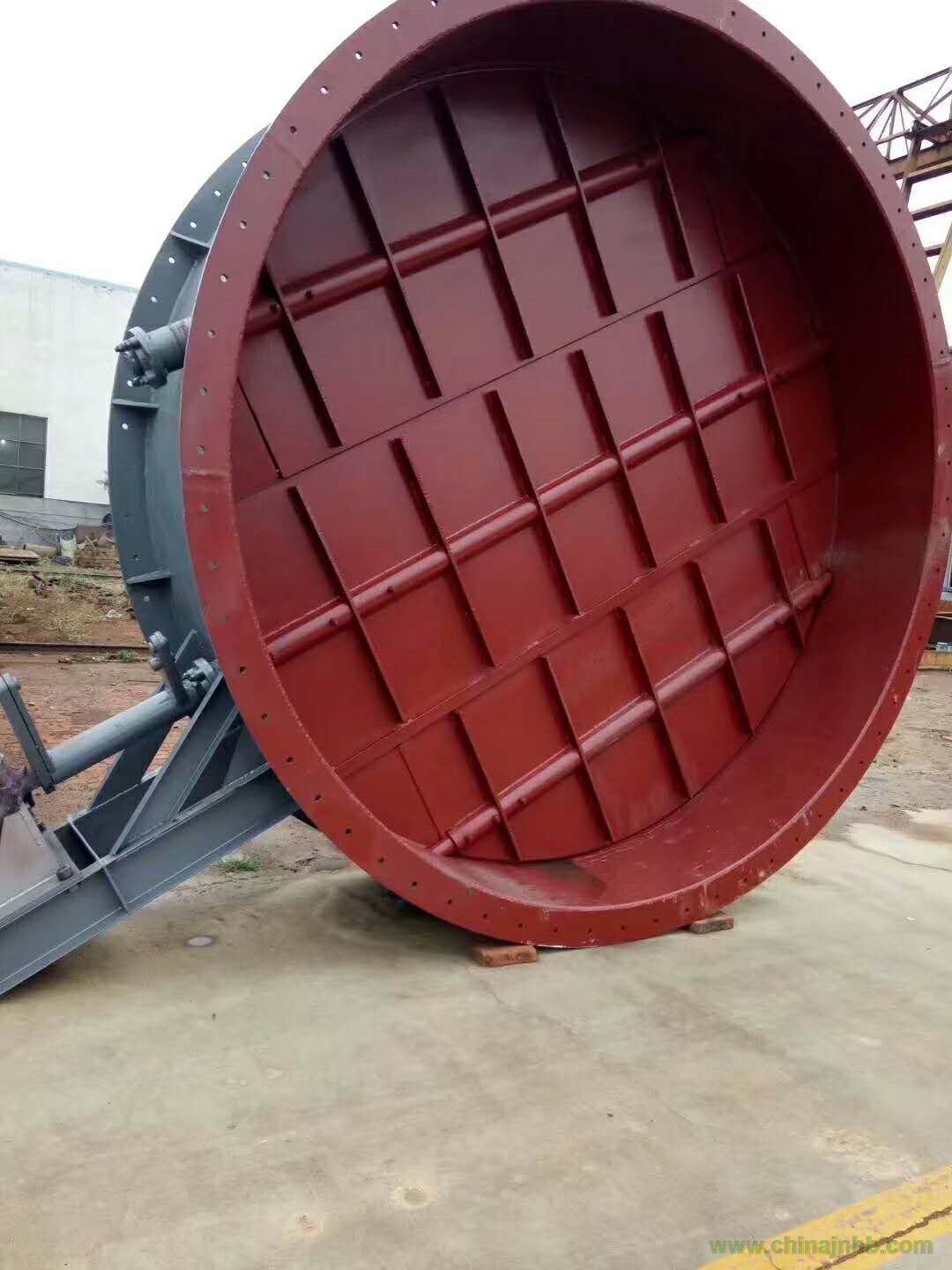

圓形百葉風門有單軸、多軸二種形式，安裝位置允許水平或垂直布置。適用于煤粉、煙、塵、氣等介質；工作溫度≤550℃，壓力≤0.35MPa，全閉狀態下的泄漏率≤1%。風門可使系統某一管路介質全部流通/截斷或介質流量隨控制而變化。對于口徑較小的風門，它具有截流及調節介質流量兩個功能，對于口徑很大的風門，其調節功能不太明顯，主要應用它的截流功能。該風門具有啟閉轉動靈活，驅動力矩小，熱態不會卡死，密封嚴密，并可承受系統中較高壓力、溫度的優點。
二、圓形百葉風門分類
根據性能可分為關斷門和調節門
根據驅動方式可分為手動、電動和氣動
根據制造工藝可分為單軸風門和多軸風門
根據材質可分為碳鋼風門、不銹鋼風門和稀土耐磨風門。
三、圓形百葉風門 結構特點
擋板采機翼式，其前后軸頸處采用內支撐外密封的形式，支撐處為滑動軸套結構，專用密封填料密封良好、無外泄、耐高溫，支撐處采用自潤滑自動調心軸承，可自動補償前后軸的同軸度偏差，確保風門阻力小、無卡澀、轉動靈活。風門的執行機構可以直接安裝在風門本體上，不需另外再配曲柄連桿機構。；擋板葉片之間的密封采用金屬彈性密封，抗磨耐溫密封性能好使用壽命長并且易于更換。
調節風門采用鋼板壓折焊接結構，葉片為兩端尖角的流線形菱形結構，可改變氣流尾流分布狀況。其調節特性是在葉片開度25度—75度范圍內，阻力系數與開度成近似線性比例關系；風門有電動、手動、氣動等驅動方式；有就地、遠控、集控等控制方式。軸端軸承處配有密封空氣接口，可接入密封空氣以阻斷熱風外泄（選配）。
調節風門有普通型及密封型兩種結構。普通型調節門僅起調節作用，須與其它類型隔絕門連用；密封型調節門即具有調節功能，有具有隔絕功能，對于小容量機組可省去關斷風門或隔絕門。
密封型調節風門的葉片兩邊及框架內部兩穿軸側面皆壓有不銹鋼密封片，葉片關閉時與鋼管及框架內側緊密貼實，即保證了密封效果，有可吸收葉片受熱時產生的熱膨脹。
調節門軸承采用自潤滑調心球形軸承，可吸收葉片因受壓而產生的撓曲反力，從而保證風門轉動靈活，不會卡死。
四、圓形百葉風門訂貨需知
1.工作環境，工作介質，最高工作溫度、最高工作壓力。
2.安裝于管道位置，水平管道或豎直管道或斜管道。
3.管道通徑。
4.在管道中的作用，關斷或調節。
5.操作要求，電動、手動或氣動。
6.管道百葉風門的連接方式（法蘭式或是焊接式）
五、風門制造廠應提供以下數據：
1、 擋板在全開狀態下的阻力系數；
2、 擋板在全閉狀態下的泄露率；
3、 擋板的驅動力矩；
