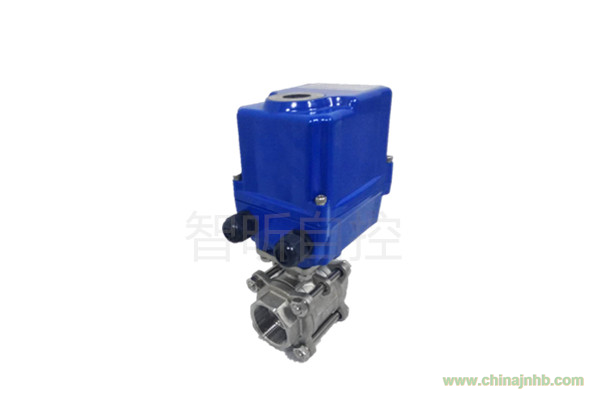

ZHIXIN/智昕電動三片式球閥
Q911F電動三片式內螺紋球閥主要零件材料
|
序號NO.
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
B8
|
ZHIXIN/智昕電動三片式球閥主要技術參數
|
公稱通徑DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa
|
|
閥體形式
|
三片式精鑄閥體、二片是精鑄閥體
|
|
連接形式
|
螺紋式、焊接式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%(可調)
|
|
可調范圍
|
250：1
|
|
配置執行機構
|
可配HQ、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
ZHIXIN/智昕電動三片式球閥執行器技術參數
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
ZHIXIN/智昕電動三片式球閥安裝尺寸
|
通徑DN
|
英寸"
|
連接尺寸
|
|
mm
|
inch
|
D
|
L(mm)
|
H
|
管螺紋G
|
B
|
重量(Kg)
|
|
10
|
3/8
|
10
|
60
|
57
|
3/8″
|
95
|
0.34
|
|
15
|
1/2
|
15
|
75
|
68
|
1/2″
|
110
|
0.47
|
|
20
|
3/4
|
20
|
80
|
70
|
3/4″
|
110
|
0.68
|
|
25
|
1
|
25
|
90
|
80
|
1″
|
140
|
1.2
|
|
32
|
11/4
|
32
|
110
|
85
|
11/4″
|
140
|
1.9
|
|
40
|
11/2
|
38
|
125
|
100
|
11/2″
|
180
|
2.7
|
|
50
|
2
|
50
|
144
|
110
|
2″
|
180
|
3.9
|
|
65
|
21/2
|
64
|
186
|
130
|
21/2″
|
200
|
7.1
|
|
80
|
3
|
78
|
206
|
150
|
3″
|
250
|
11.5
|
|
100
|
4
|
98
|
240
|
170
|
4″
|
250
|
20.5
|
ZHIXIN/智昕電動三片式球閥
