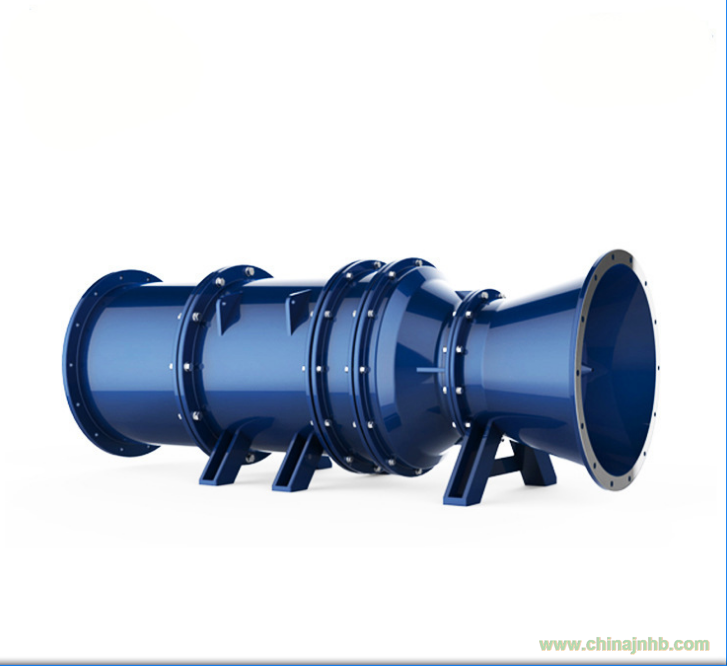

潛水貫流泵安裝形式與規格尺寸

產品用途

QGL系列潛水貫流泵適用于大流量、低揚程場合，主要用于雨水排水、工農業用水、水道增壓、尤其適用于排澇與灌溉綜合考慮的水利、防洪工程。

產品特點

1.進、出水揚程損失小，泵站裝置效率高，在低揚程工況，裝置效率可比軸流泵高出一倍以上。

2.相同工況下，電機功率配置小，運行費用低。

3.水泵基礎下無需設吸水槽，開挖量小。

4.泵管直徑小，適宜取消上部高大廠房，也可以不建廠房，用汽車吊裝來取代固定式行車。

5.節省開挖量、本木工程費、建筑工程費，減少安裝面積，節約泵站工程總造價30-40%。

6.整體吊裝、安裝方便。

安裝形式

潛水貫流泵一般采用干式安裝（泵坑內無水、機組周圍是干的，可以進行正常維護）。兩端與管道采用伸縮節相連。

其安裝系統為預埋鋼板，兩只底腳螺栓、兩只伸縮節。預埋鋼板為一次性預埋件，預埋時必將混泥土中鋼筋與鋼板下部插筋焊接；兩只底腳螺栓既可以一次預埋，也可以二次預埋；兩端伸縮節為二次預埋。

安裝時先將潛水貫流泵放到預埋鋼板上，再依據其位置將四只連接螺栓與預埋鋼板焊牢。如果兩只底腳螺栓為一次預埋件，則以底腳螺栓作為定位依據，如果兩只底腳螺栓要二次預埋。可在潛水泵就位后進行。然后依據設計圖樣，用楔鐵調節貫流泵的高度，使其滿足高程要求，最終將泵位置固定。泵運轉時的軸向水推力由底腳螺栓和預埋鋼板上的連接螺栓承受。

接著將兩只伸縮節與泵進出水端連接，確定伸縮節位置，再將混泥土外露鋼筋與伸縮節焊接，最后進行二次灌漿。

檢修時如需要將泵吊起，先關閉檢修門，將泵過水流道內的積水放掉，抽干泵坑，再將進出水兩端的伸縮節松開，即可將泵吊離。安裝時也只要反序進行。

如果想將水泵掉頭后放下安裝，進行反向送水，則不可以使用上述安裝方式，具體安裝方式可與本公司技術部門聯系。
