AMC16系列監控裝置

一、產品簡介

概述

    AMC16系列多回路監控裝置主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量和顯示，并可對各個回路的開關狀態集中監測和顯示，以上各參量還可通訊輸出，實現了對監控要求較簡單的配電出線回路的集中測量和監視。一個AMC16多回路監控裝置就能實現對多個回路的電參量的測量和開關狀態的監測，大大方便了系統的接線、安裝、調試；節約了用戶的投資，降低了系統成本。

型號說明

1. AMC16系列多回路監控裝置

功能：

      該系列產品可監測多個配出回路的電參數，能對回路中的母線電壓、多個配出回路的電流、功率、電能集中測量和顯示，并能對各個回路的開關狀態進行監測。

應用范圍：

      對監控要求較簡單的配電出線回路

訂貨范例：

      具體型號：AMC16B-3E3

      技術要求：輸入相電壓AC220V；接線方式三相四線；輸入電流AC 5A變比自設；3路三相回路檢測；準確級0.5級。

      通訊協議：RS485接口 Modbus/RTU協議

      輔助電源：AC/DC220V

2. AMC16系列數據中心能耗監測裝置

功能：

      該系列產品設計小巧，適應數據中心負載回路非常多的特點，實現監控回路的高度集成，能對數據中心中每個交流或直流負載實現精確的監測。

應用范圍：

      數據中心服務器電源監測與管理。

訂貨范例：

      具體型號：AMC16MA

      技術要求：輸入相電壓AC220V；進線電流AC 5A變比自設；出線電流變比AC100A/20mA；2路進線檢測；36路單相（或12路三相）出線檢測；1路開關量輸出。

      通訊協議：RS485接口 Modbus/RTU協議

      輔助電源：AC220V

二、技術參數

1. AMC16系列多回路監控裝置

2. AMC16系列數據中心能耗監測裝置

（一）

（二）

三、產品選型

1. AMC16系列多回路監控裝置

注：“■”為標配功能，“□”為選配功能。

2. AMC16系列數據中心能耗監測裝置

（一）

（二）

AMC16附件

四、外形尺寸

1. AMC16系列多回路監控裝置

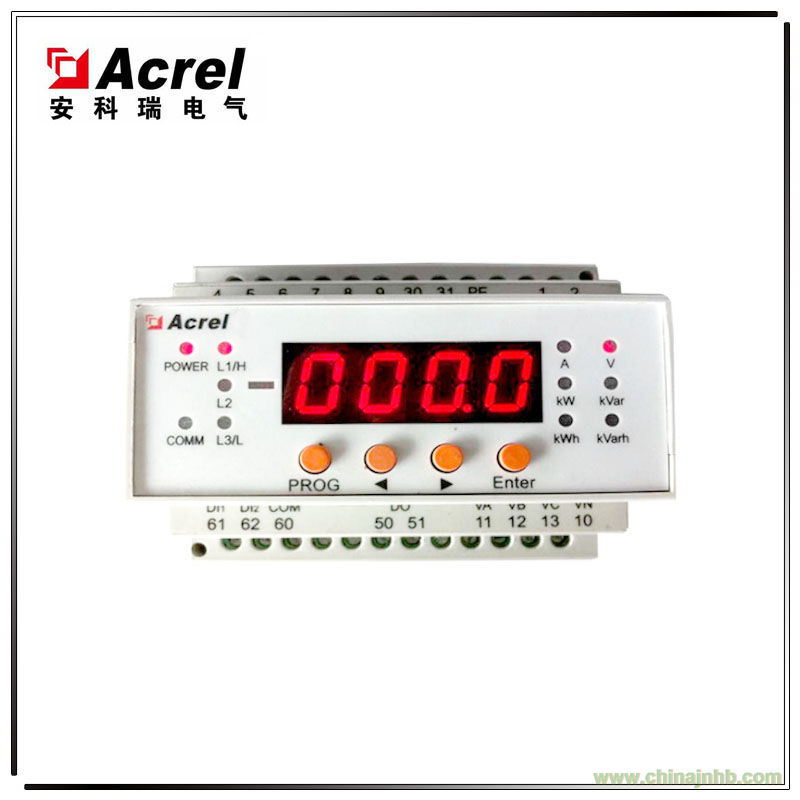

AMC16B多回路監控裝置

AMC96多回路監控裝置

AMC96N多回路監控裝置

2. AMC16系列數據中心能耗監測裝置

AMC16MA/MAH/MD

AMC16Z/ZH/K

AMC16MH

AMC16MH-CT

AMC16-E3(4)

觸摸屏
