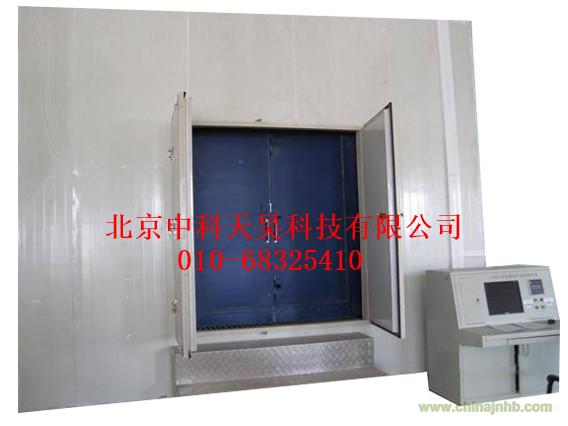

HE采暖散熱器散熱量檢測設備

【產品概述】

 采暖散熱器散熱量檢測設備是由中國建筑科學研究院建筑物理研究所依據現行國家標準GB/T 13754-2008研制。用于檢測采暖散熱器單位時間散熱量和金屬熱強度。本設備適用于以熱水為熱媒的采暖散熱器。

【執行標準】

GB/T 13754-2017 《采暖散熱器散熱量測定方法》

【設備構成】

1. 安裝被測散熱器的閉式小室

2. 小室六個壁面外的循環空氣夾層

3. 冷卻夾層內循環空氣的設備

4. 供給被測散熱器的熱媒循環系統

5. 檢測和控制的儀表及設備

【技術參數】

1. 熱媒參數測量準確度：流量±0.5％   溫度±0.1℃。

2. 小室內部的凈尺寸：  地面 4×4 m  高度2.8 m。

3. 閉式小室內的空氣溫度

1）在內部空間的中心垂直軸線上   基準點，離地面0.75 m高，精確到±0.1℃；

離地面0.05、0.50、1.50 m距屋頂0.05 m的四點，精確到±0.2℃；

2）在每條距兩面相鄰墻1.0m處的直線上，離地面0.75、1.50m高的兩點（共8點），精確到±0.2℃。

4. 閉式小室內表面溫度

1）六個內表面的中心點，精確到±0.2℃；

2）安裝被測散熱器的墻壁內表面的垂直中心線上，距地面0.30 m的點，精確到±0.2℃。

5. 大氣壓力，精確到±0.1 kPa。

6. 設備所需最小空間：長7×寬6×高5m。

7. 電源：三相無線制  AC380V  55kW。

8. 供水：房間內需配備上、下水。

【產品特點】

1. 特有的熱媒循環系統，保證了散熱器進口壓力的穩定性和溫度的精確性。

2. 所有加熱水箱采用雙層保溫結構，內襯采用不銹鋼板，即保溫有具有良好的防銹性能。

3. 整個管路系統采用無縫不銹鋼管，具有較高的耐高溫和耐高壓能力，且具有良好的防銹性能。

4. 采用PT1000型溫度傳感器作為測溫元件，基本誤差小于±0.1℃，精度高，穩定性好。

5. 測控軟件由資深檢測人員采用Windows95/98/2K/XP平臺，VB/VC混合編程，方便靈活的人機對話界面控制全部檢測過程。報告和原始記錄采用Microsoft Word進行處理，用戶可自行修改制作其格式，軟件內附國家建筑工程質量監督檢驗中心的報告格式供用戶參考。

6. 先進的數據采集和處理系統，可自動對測試結果進行分析處理，出具檢測報告和原始記錄。

7. 開放式的Accessa數據庫管理，具有很強的兼容性，可與任何管理軟件接口實現無縫連接。

8. 本設備具有過流、過壓、缺相與斷相等自動保護功能，運行穩定可靠。
