MCG建筑門窗采光性能檢測設備
【產品概述】
用于檢測建筑外窗透光的能力，適用各種材料制作的建筑外窗。包括天窗和陽臺門上部的透光部分的透光折減系數及顏色透射指數，同時可以檢測玻璃幕墻的透光折減系數及顏色透射指數，并用計算機自動采集各點照度值。
【執行標準】
GB/T11976-2015《建筑外窗采光性能分級及檢測方法》
【技術參數】
檢測項目:透光折減系數T和顏色透射指數R。

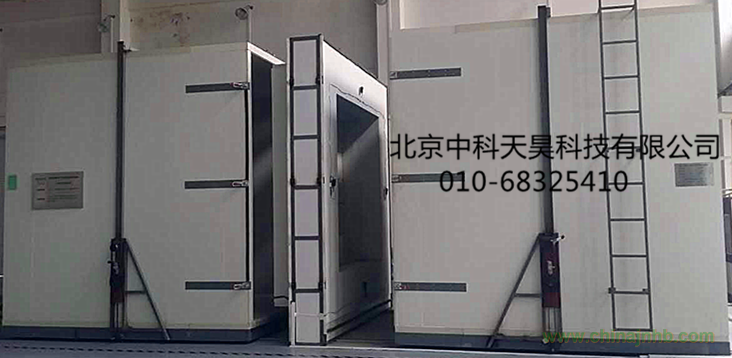

檢測裝置由光源室、光源、接受室、試件框、和檢測儀表五部分組成。
光源室：
內表面采用漫反射，光譜選擇性小的涂料，反射比大于0.8
試件表面上的照度大于1000lx,各點的照度差小于1％
光源室應采用正方體，開口面積小于室內表面積的10％
光源：
采用具有連續光譜的電光源，且對稱布置，并有控光裝置
光源由穩壓電源供電，其電壓波動不大于0.5％
光源按JJG247-1994附錄1所述方法穩定性檢查合格
光源安裝位置特殊設計，保證沒有直射光落到試件表面
接收室：
內表面采用漫反射，光譜選擇性小的涂料，反射比大于0.8
接收室為正方體，開口面積小于室內表面積的10％
試件框：
試件框厚度等于實際墻厚度
試件框與兩室開口連接部分嚴格密封，確保不漏光
光接收器：
光接收器應具有V()修正，其光譜響應與國際照明委員會的明視覺光譜光視效率一致
光接收器具有余弦修正器，光接收器符合JJG245規定的一級照度計要求
光接收器均勻設置在接收室開口周邊內側，根據尺寸大小設置數量
照度計：
照度計的相對示值不超過±4%
照度計的v（λ）匹配不超過6%
照度計的余弦特性不超過4%
照度計的非線性誤差不超過±1%
照度計的換擋誤差不超過±1%
照度計的疲勞誤差不超過-0.5%
試件尺寸：
2000×2000mm
檢測儀表：
一級照度計、彩色照度計。
所需房間最小尺寸
長11×寬6×高5 m
