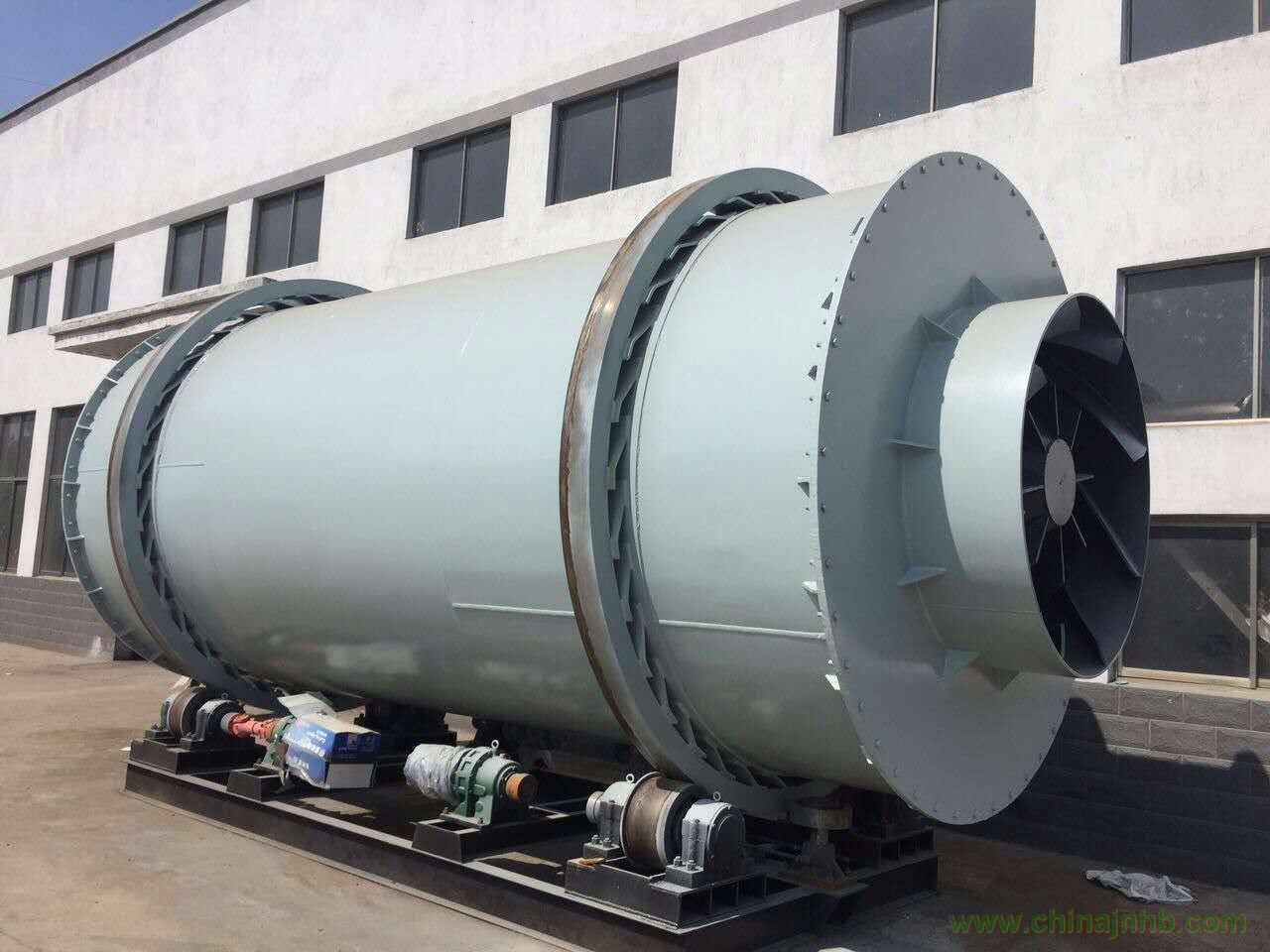

水泥烘干機是物料加熱干燥裝置。同軸套列的回轉筒體中的物料由螺旋葉片和間斷螺旋揚料板在內外筒體間折返和揚料過程中得到烘干。

工作原理

水泥烘干機工作原理為：首先是將物料放入回轉筒體，通過筒體內的螺旋葉片和間接螺旋揚料板的作用，經徑向支承等等彼此連成一體，架于托輪組上，由連接于機體的齒輪或其它傳動系統接受外力使機體回轉運動，物料由各筒內的螺旋葉片和間斷螺旋揚料板輸送和揚起，由和外筒相連的集料箱下端下料，熱氣既可和物料混觸共流，由集料箱上端排出，也可由筒體內的內煙管，環形煙管及外煙罩及溝通各煙管的徑向煙管2個經排煙口排口。從而達到烘干物料的目的。其中的筒套列結構使水泥烘干機長度可成倍縮短，這造成散熱面大幅減少，以致熱耗降低，而倍增的熱交換面使熱效大大提高。多筒式水泥烘干機在內外筒中分別提供內煙管和環形煙管，各煙管間用徑向煙道溝通，這種結構適用不能觸煙的物料，可起到同樣高效節能的效果。

1、水泥由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。

2、加料管道的斜度要大于物料的自然傾角，以便物料順利流入礦用烘干機內。

3、烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。

4、隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的供給，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。

5、水泥烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。

6、載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來（載熱體一般分為熱空氣、煙道氣等）。

用途與構成

廣泛用于建材，冶金、化工、水泥工業烘干礦渣石灰石、粉塵、礦渣、粘土等物料。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。
