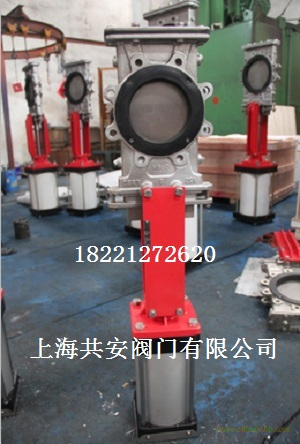

產品用途：
氣動穿透式插板閥（氣動穿透式刀閘閥），主要用于輸送飛塵和各種粉粒體物料或管道上起開通及關斷的作用，也可通過調整開度大小控制其氣體、物料的流量。
產品優點：
1、結構合理，流阻??；
2、開關便捷，啟閉省力；
3、安裝無限制，可用于流動方向可能改變的管路中；
4、驅動方式可供選手動、電動、氣動、液動等。
5、閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。
產品參數：
公稱壓力Nominal pressure
|
氣動插板閥PN
|
|
殼體試驗Casing test
|
1.5XPN
|
|
密封試驗Leak test
|
1.1XPN
|
|
工作溫度Operating temperature
|
橡膠≤80℃ 四氟密封≤180℃
Rubber ≤80℃, PTFE≤180℃
|
|
適用介質Working medium
|
干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc.
|
產品結構部件：
閥體、上蓋Valve body, upper cap
|
碳鋼、不銹鋼Carbon steel, stainless steel
|
|
閥板Valve plate
|
不銹鋼stainless steel
|
|
閥桿Stem
|
不銹鋼stainless steel
|
|
密封圈Seal ring
|
四氟、橡膠PTFE,Rubber
|
產品尺寸：
DN
|
L
|
H1
|
H2
|
H3
|
D1
|
D2
|
D0
|
N-M
|
P
|
B
|
|
100
|
51
|
405
|
705
|
585
|
180
|
156
|
240
|
8-M16
|
490
|
170
|
|
125
|
57
|
450
|
780
|
665
|
210
|
184
|
260
|
8-M16
|
490
|
190
|
|
150
|
570
|
510
|
810
|
770
|
240
|
211
|
280
|
8-M20
|
490
|
240
|
|
200
|
70
|
615
|
930
|
920
|
295
|
266
|
300
|
12-M20
|
520
|
335
|
|
250
|
70
|
715
|
1080
|
1175
|
355
|
319
|
320
|
12-M24
|
520
|
335
|
|
300
|
76
|
822
|
1140
|
1255
|
410
|
370
|
340
|
12-M24
|
520
|
335
|
|
350
|
76
|
975
|
1290
|
1455
|
470
|
429
|
360
|
16-M24
|
520
|
350
|
|
400
|
89
|
1024
|
1344
|
1559
|
525
|
480
|
400
|
16-M27
|
605
|
390
|
|
450
|
89
|
1235
|
1560
|
1926
|
585
|
548
|
450
|
20-M27
|
605
|
430
|
|
500
|
114
|
1265
|
1610
|
2226
|
650
|
609
|
500
|
20-M30
|
605
|
430
|
