進口防爆電動球閥 廣州球閥廠家 美國LEO閥門

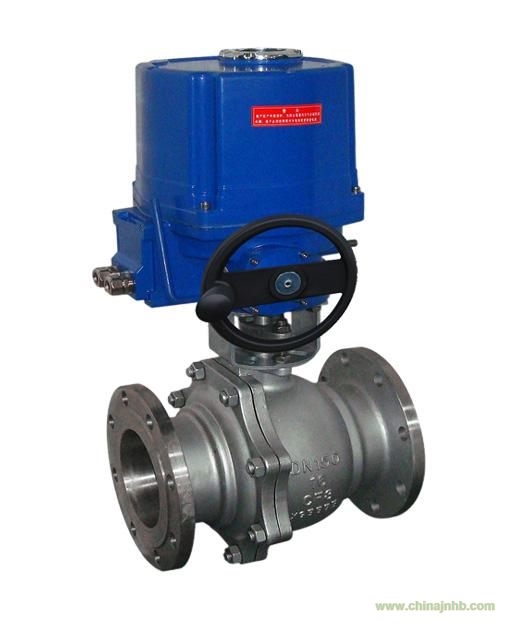

防爆電動球閥
產品簡介/ Brief introduction：
防爆電動球閥是由球閥與CHQ系列或3410\3610系列電動執行機構組成，具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。
品牌介紹/ Brand introduction
美國力沃集團是世界領先的流體控制產品和服務供應商，設計和制造的產品用于各種工業以及一般性商用場合。在成立近一個世紀以來，300多位兢兢業業的工程師不斷開發出高品質閥門及配件產品滿足不同的市場需求。所有產品都在一個符合ISO9001國際標準嚴格的質量體系監控下完成作業，LEO產品以及分銷商遍布全球43個國家。
特點/ Characteristics：
1．防爆型電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
產品功能/Product function：
防爆電動球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。防爆電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
選型注意事項/ model selection：
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
技術參數/Technology parameters：
防爆電動球閥主要技術參數及性能：
|
公稱通徑(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數Kv
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4MPa
|
|
泄漏量
|
軟密封：零泄漏；硬密封：≤額定流量的10-5
|
|
閥體形式
|
兩段式閥體(浮動球體)
|
兩段式閥體(固定球體)
|
|
閥芯形式
|
“O”型球形閥芯
|
|
密封填料
|
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
|
|
連接形式
|
法蘭、焊接、螺紋
|
|
流量特性
|
近似快開特性
|
|
可調范圍
|
DN15-65
|
DN80-300
|
|
250:1
|
350:1
|
|
基本誤差
|
±1%
|
|
死區
|
≤1%
|
|
回差
|
≤1%
|
|
適用溫度
|
密封面
|
|
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
|
|
配置執行機構
|
可配HQ、361R等系列角行程防爆電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
防爆電動球閥執行器技術參數：
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
防爆電動球閥主要零件材料：
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
物流發貨/ Logistics delivery:
配送說明
1、發貨默認采用德邦、華宇、中通物流，用戶可根據就近、方便的原則選擇其中作為到達物流；
2、廣東、江蘇、上海采用快遞發貨。
3、別的區域需要快遞發貨的，原則上快遞費用由客戶自己承擔。
4、產品發出時間為賣方貨款到達公司賬號3天內發出。
服務承諾/ Service commitment:
(1) 現場服務
在產品安裝、調試及質量保證期間，根據需方要求我們可派遣有豐富經驗的工程師到現場為用戶提供可靠的技術服務、具體為：
1.安裝和調試期間，派遣工程師或技師到現場指導安裝和提供技術服務；為用戶提供必要的培訓。使用戶可以熟練地進行操作；指導產品運行試驗和檢查，如果試驗發現因設備質量問題而使設備性能與原定技術要求有偏差，本公司負責解決，直到滿足要求。
2.質量保質期間：派遣專業工程技術人員指導操作運行；本公司只收取人員差旅費。
3.終身為用戶提供免費維護，如需更換配件,只收取配件成本費和差旅費。
(2) 技術服務和技術資料
為保證工程質量，提供現場安裝、調試、維修等有關資料。保證及時交付標書規定的有關技術文件和圖紙。為用戶提供完整的設備安裝手冊、操作維修保養手冊；為用戶滿意的合格的機電設備和一流的技術服務。隨時向用戶提供新產品詳細技術信息。
(3) 服務響應期限
顧客質量投訴，2小時之內予以答復；質量事故處理，華東地區48小時之內到達現場，其它地區五個工作日內到達現場，直到故障排除為止。做到故障不排除人員不撤離。
