1.1適用范圍
1.1本說明書規定了電收塵器的使用條件、設備構造、試運轉、安全操作規程、維護保養、故障分析及處理等事項。
1.2本說明書適用于火電、冶金、造紙、建材和化工等行業用干式、板式、臥式電除塵器的調試、操作、維護管理。
1.3引用標準
JB6406一1992      電除塵器調試運行維修安全技術規范
JB5910一1991      電除塵器技術條件
GB/T3931一1992   電除塵器性能測試方法

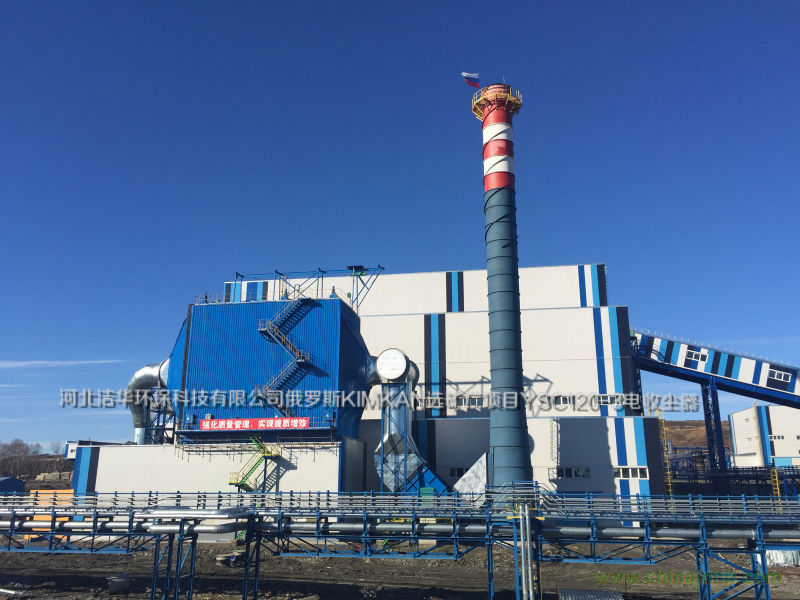

2.設備概述
電除塵器是一種高效節能的空氣凈化收塵設備，具有收塵效率高、煙氣處理量大、使用壽命長、維護費用低等優點。在使用濕式靜電除塵器時必須按本說明書操作。本說明書未涉及的事項,應按照設計圖紙和技術文件規定處理。
2.1型號說明
我公司生產的電除塵器型號及其意義說明如下

2.2使用說明
a.處埋煙氣量: ≤4.5×106m3/h
b.煙氣溫度:≤400℃(大于250℃為高溫型)
c.比電阻值:1×105～1×1013Ω.cm
d.同極間距:300～500mm
e.入口煙氣含塵濃度:≤150g/Nm3
f.本體承受壓力：±6000-12000Pa
g.設備漏風率:＜3%
注:我公司根據用戶所提供工況條件、煙氣特性、地埋環境、環保要求等參數來設計電除塵器。電除塵器的使用條件和考核標準符合技術協議所規定的數據。
2.3工作原理
除塵原理:灰塵塵粒通過高壓靜電場時，與電極間的正負離子和電子發生碰撞而荷電（或在離子擴散運動中荷電），帶電電子和離子塵粒在電場力的作用下向異性電極運動并積附在異性電極上，通過振打等方式使積附的灰塵落入集灰斗。
3.設備構造
電除塵器結構包括電氣及機械 (本體)兩大部分，主要構件及功能如下:
3.1電氣部分
電除塵器電氣部分由高壓直流電源裝置 (包括其控制系統)和低壓控制系統組成。
3.1.1高壓電源目前常配用型號為GGAJO2型，其型號意義為:
該套裝置一般包括高壓整流變壓器、自動控制柜。能靈敏地隨電場煙氣條件的變化，自動調整電場電壓;能根據電流反饋信號調整電場火花頻率，使其達到最佳收塵效果。具有有比較完善的連鎖保護系統。
3.1.2低壓控制系統及功能可包括:
a.陰、陽極振打程序控制;
b.高壓絕緣瓷件加熱和低溫報警控制;
c.料位檢測及報警控制;
d.卸灰及輸送控制;
e.門、孔、柜安全連鎖控制;
f.進、出口溫度檢測及顯示;
g.通過上位機設定低壓系統的功能和參數;
h.綜合信號顯示和報警裝置。
注:根據客戶需要選擇設置上述功能。
3.2機械(本體)部分
本體部分可分為內件、外件和附屬部件。
3.2.1內件
3.2.1.1陽極系統
陽極系統由陽極懸掛裝置、陽極板和撞擊桿等零部件組成。陽極板為收塵板，它是由δ1.2-δ1.5的薄板在專用軋機上軋制成型，我公司目前是480C型陽極板。由若干陽極板組成的陽極排平面具有較好的剛性，能保證其平面度在規定范圍，以此保證陰、陽極間距的偏差。
3.2.1.2陰極系統
陰極系統由陰極吊掛、上橫梁、豎梁、上、中、下部框架、陰極線等零部件組成。陰極線為放電極，由專用設備制成的，我公司為RS芒刺線，是電除塵器的關鍵零部件之一。陰極吊掛是把整個陰極系統吊掛在頂部大梁上并引人高壓負極。陰極吊掛是由豎梁、上橫梁、角鋼等組成的平面結構。其功用是固定上、中、下部框架和陰極振打軸系。上、中、下部框架是陰極線的支持體。
3.2.1.3陰、陽極振打
陰極振打由陰極傳動裝置、豎軸、大小針輪、振打軸系和豎軸承等零部件構成的頂傳動以及由振打軸系和塵中軸承等零部件構成的側傳動組成。由于陰極振打系統固定在帶有負高壓的陰極系統構件上，所以陰極振打軸端串連有一組絕緣電瓷轉軸，以便隔離高壓。陽極振打由陽極傳動裝置、振打軸系和塵中軸承等零部件組成。陰陽極振打裝置是電除塵器的重要裝置，均采用側面機械旋轉錘振打。通過振打使積附在極板、極線上的灰塵振動落入灰斗。
3.2.2外殼
3.2.2.1進口封頭
進口封頭是進口煙道和電場外殼之間的連接過濾段。進口封頭內裝有兩層氣流分布板，使煙塵均勻地進入電場內部。在喇叭接口處氣流有一降速過程，一些較大塵粒的灰塵自然沉降,作為進入電場的預除塵。
3.2.2.2出口封頭
出口封頭是凈化后的煙氣接入排氣煙道的裝置。在出口封頭內部與殼體相接的截面上間隔裝有阻流板,對氣體再次進行阻流降塵。
3.2.2.3外蓋
外蓋是由內頂蓋、外頂蓋組成。頂橫梁承擔陽極、陰極支撐懸掛，載荷較大。高電壓源通過頂橫梁引入陰極，為保證瓷套的干燥以利絕緣，絕緣子室內部設有電加熱裝置。
3.2.2.4殼體
殼體有多根立柱(寬窄立柱)、側封、端封、管撐、等部件組成，是電除塵器殼體受力支撐件，與進、出口封頭和上下的橫梁、屋頂、灰斗組成一個密閉的容器。殼體側封上裝有方便檢修的人孔門。
3.2.2.5底梁和灰斗
底梁把殼體部件和灰斗連接成一體。灰斗是收集振落灰塵的容器。為了防止煙氣流經灰斗旁流，降低除塵效率，在灰斗內部裝有擋風裝置。灰斗角度大于粉塵休止角。為防止灰塵結露，下部設置加熱裝置。加熱裝置有兩種型式:電加熱或蒸氣加熱。灰斗下口連接氣力或機械卸、輸灰裝置。
3.2.3附屬部件
3.2.3.1走梯平臺
走梯平臺是為了方便電除塵器就地操作、日常巡檢、維護保養。
3.2.3.2支承
支承裝置在電除塵器底梁柱和立柱(水泥柱或鋼支柱)間。在負荷運行中，因受熱需補償因熱膨脹引起的位移。支承裝置一般采用平板型復合材料(摩擦板)制作的滑動軸承。
3.2.3.3保溫
為保證電除塵器正常運行，防止煙氣溫度降至露點以下，須對電除塵器外殼進行保溫。以減少熱交換，以保證煙氣介質溫度在露點以上20℃～30℃。保溫材料的種類、保溫層的厚度、外殼保護板的型式等根據合同規定。
3.2.3.4接地
電除塵器在高電壓下運行，且采用負電暈制，即陽極與殼體等電位。為保護高壓設備和人身安全，必須對設備可靠接地。接地的基本要求如下:
a.接地網應考慮全年均能達到2Ω以下;
b.接地網的設置，力求使周圍對地電壓均勻。
