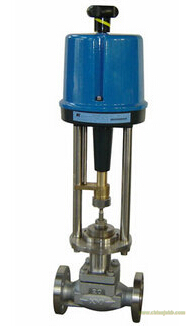

KHLS高壓單座調節閥
技術參數和性能：
閥體型式：直通單座鑄造球形閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋：常溫型（P）：-17～+230℃ 伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃、伸長Ⅱ型（EⅡ）：-100～-45℃、伸長Ⅲ型（EⅢ）：-196～-100℃ 注：工作溫度不準超過各種材料的允許范圍
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
KHLS高壓單座調節閥閥內組件：
閥芯型式：單座柱塞型閥芯
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
KHLS高壓單座調節閥執行機構：
型式：HA多彈簧薄膜執行機構
膜片材料：丁睛橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc14
環境溫度：-30～+70℃
閥作用型式：氣—關式或氣—開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
KHLS高壓單座調節閥性能：
泄 漏 量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級，軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回量：帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差：帶定位器：小于全行程的±1%，不帶定位器：小于全行程的±5% 注：采用標準的V型聚四氟乙烯填料時
可調范圍：50：1（0.25≤Cv≤14）或30：1（Cv≤0.16）
