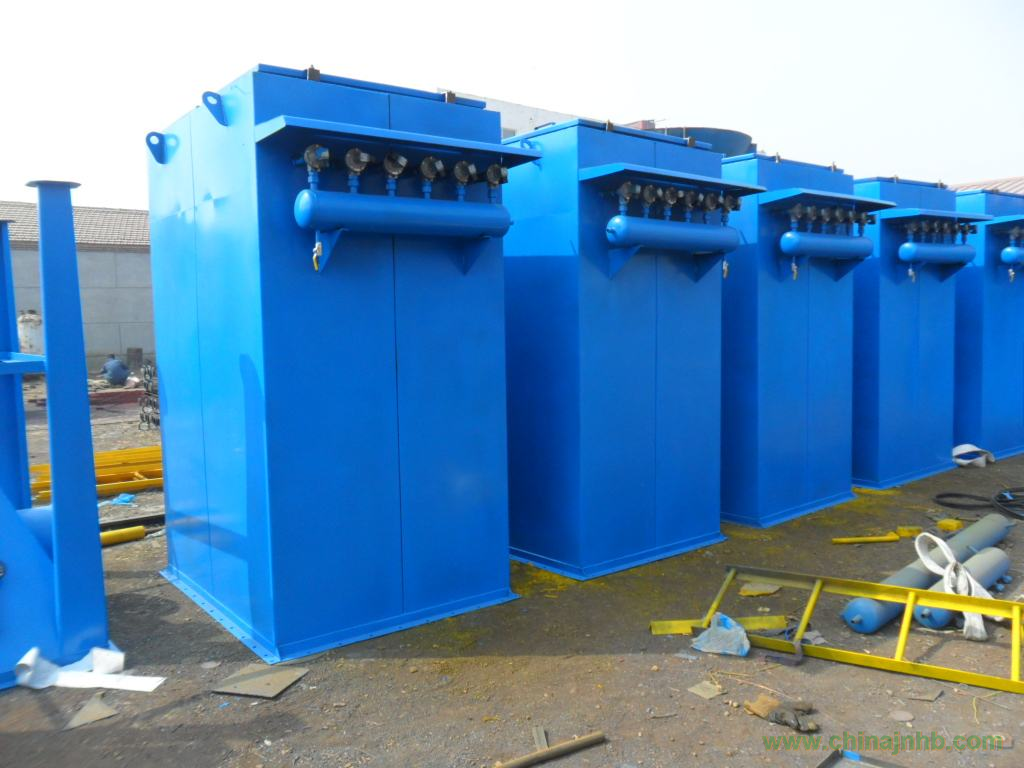

脈沖倉頂除塵器是針對鑄造廠、火力發電廠灰庫、渣庫工況條件專門設計的高效凈化專用設備,它采用了先進的清灰技術,具有氣體處理能力大,凈化效果好,結構簡單,工作可靠,維修量小等優點。在結構設計上已考慮到了其布置特點,由于產品密封性好,故可露天布置。按倉頂工作要求設計簡化了結構名具有氣體處理大,凈化效果好,性能穩定,運行可靠的特點。
噴吹系統的組成,脈沖閥A端接壓縮空氣氣包,B端接噴吹管,脈沖閥背壓式控制閥、控制動作由控制儀發出指令。在控制儀無信號輸出時,控制閥的活動鐵芯封住排氣口,脈沖閥處于關閉狀態。當控制儀發出信號時,控制閥將脈沖背壓室與大氣相通,脈沖閥開啟,壓縮空氣由氣包通過脈沖閥經噴吹管小孔噴進文氏管,造成濾袋內瞬時正壓,實現清灰。
含塵氣體由進風口進入除塵器箱體內,細小塵粒由于布袋的阻礙粉塵空氣,被滯阻在布袋外壁。凈化后的氣體通過布袋上箱體出風口排出。隨著使用時間的增長,布袋表面吸附的粉塵增多,布袋的透氣性減弱,使除塵器阻力不斷增大。為保證除塵器的阻力控制在限定的范圍之內,由脈沖控制儀發出信號,循序打開電磁脈沖閥,使氣包內的壓縮空氣由噴吹管各噴孔噴射到對應的文氏管(稱為一次風),并在高速氣流通過文氏管時誘導數倍于一次風的周圍空氣(稱為二次風)進入布袋,造成布袋間急劇膨脹,由于反向脈沖氣流的沖擊作用很快消失,布袋又急劇收縮,這樣使布袋外壁上的粉塵被清除。落下的灰塵進入灰庫。
由于清灰是輪流向幾組濾筒分別進行,并不切斷需要處理的含塵空氣,所以在清灰過程中,除塵器的處理能力不變。
脈沖布袋倉頂除塵器生產工藝
倉頂除塵器根據現場粉塵濃度、溫度、顆粒度、排放濃度、設計倉頂除塵器的圖紙,計算參數、下料、焊接、組裝、打磨外表銹,噴底漆、面漆、裝風機、脈沖閥、控制箱、倉頂除塵器內部濾袋、濾龍、等其它零件組裝,后試機。
脈沖布袋倉頂除塵器廠家可以根據工況、安裝環境、安裝位置、粉塵濃度、粉塵顆粒、向水泥倉、灰庫、每小時打灰量、罐體高度和直徑、地區環評標準,來設計選型、達到合理需求、合理排放、合理排放。
脈沖布袋倉頂除塵器是在布袋除塵器的基礎上,改進的新型高效脈沖袋式除塵器。為了進一步完善脈沖袋式除塵器,改后的脈沖袋式除塵器保留了的凈化效率高、處理氣體能力大、性能穩定、操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革,解決了露天安放和壓縮空氣源壓力低的問題。
脈沖布袋倉頂除塵器的特點:
1、本除塵器采用分室停風脈沖噴吹清灰技術,克服了常規脈沖除塵器和分室反吹除塵器的缺點,清灰能力強,除塵效率高,排放濃度低,漏風率小,能耗少,鋼耗少,占地面積少,運行穩定可靠,經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰,噴吹一次就可達到清灰的目的,所以清灰周期延長,降低了清灰能耗,壓氣耗量可大為降低。同時,濾袋與脈沖閥的疲勞程度也相應減低,從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機,系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈,密封性能好,牢固可靠。濾袋龍骨采用多角形,減少了袋與龍骨的磨擦,延長了袋的壽命,又便于卸袋。
4、采用上部抽袋方式,換袋時抽出骨架后,臟袋投入箱體下部灰斗,由人孔處取出,改善了換袋操作條件。
5、箱體采用氣密性設計,密封性好,檢查門用優良的密封材料,制作過程中以煤油檢漏,漏風率很低。
6、進、出口風道布置緊湊,氣流阻力小。
脈沖倉頂除塵器采用脈沖噴吹的清灰方式。具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行安全可靠等等的優點。廣泛用于冶金、建材、機械、化工、礦山等各種工礦企業非纖維性粉塵工業粉塵的除塵凈化與物料回收。
脈沖倉頂除塵器共有六個規格,每種規格又可分為標準帶灰式A型和敞開法蘭式(無灰斗)B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹清灰裝置、電控箱組成,箱體全部采用焊接結構。檢修門用泡沫膠條密封,保證除塵器嚴密不漏風。
構造結構特點:
除塵器本體由殼體、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成。
殼體部分由上箱體、中箱體、灰斗、進出風口組成。
濾袋總成由濾袋、濾袋框架等組成。
噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成。
排灰裝置由電機、減速器、螺旋輸送機、星形卸料閥組成。
脈沖閥I型采用直角脈沖閥,Ⅱ型采用直通脈沖閥,減少了脈沖閥自身的阻力,是一種較為理想的脈沖噴吹方式。
脈沖倉頂除塵器工作原理:
脈沖倉頂除塵器的進風口設在灰斗上,當含塵氣體從進風口進入灰斗后首先碰上進風口的擋板,由于慣性作用,使用氣體粗顆粒粉塵直接進入灰斗,起到預收塵的作用,進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋,粉塵被收集在濾袋的外表面,凈化后的氣體進入濾袋室上部的清潔室,匯集到出風管排出。室內收塵袋分為若干排,按照給定的時間間隔對每排收塵袋進行清灰。當脈沖閥開啟時,即向濾袋內噴入高壓空氣,以清除濾袋表面上的灰塵。各排濾袋的脈沖噴吹寬度和清灰周期,由專用的清灰程序控制器自動連續控制。
含塵氣體由灰斗(或下部敞開式法蘭)進入過濾室,較顆粒直接落入灰斗或料倉。
