南京紫荊廣場華聯超市空調機組噪聲治理工程

一、項目名稱：南京紫荊廣場華聯超市空調機組噪聲治理工程二、項目編號：NCJL1526三、項目地址：南京紫荊廣場華聯超市四、項目規模：空調機組噪聲治理五、工程工期： 30天六、竣工時間：2015年6月5日

七、項目類別：空調機組噪聲治理工程八、案例簡介：南京紫荊廣場華聯超市安裝有兩組空調機組，當機組運行時測得邊界噪聲達到68dB，超出《社會生活環境噪聲排放標準 》GB22337-2008中規定Ⅱ類區夜間標準。故需對該空調機組進行有效噪音治理措施。九、現場噪音源：1、排風口空氣動力性噪聲:中央空調機組排風口噪聲頻譜特性呈中低頻，主要范圍是63H_Z—500H_Z，噪聲值在65dB(A)以上，特別是排風風機的低頻噪聲，具有傳播距離遠，在空氣中衰減量小，對人體危害嚴重等特點。2、電動機噪聲 :電動機噪聲主要包括：由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的機械噪聲等。3、機組下部進風噪聲

空調機組的噪聲是開放的，噪聲主要從機組的兩側和頂部向外輻射，故形成了一個很大的面聲源，衰減很慢；為方便散熱，機組底部架空安裝，因此部分噪聲也從底部向外傳播。通常下部噪聲較風機出口噪聲低5dB左右。4、電機和風機運行振動噪聲:風機和配套電機在運行過程中會產生振動，振動噪聲一般以結構傳聲的方式傳播，因其為低頻噪聲：具有傳播距離遠，衰減小，對人體危害大等特點。十一、我們設計的方案:

（1）《建設項目環境保護設計規定》      （87）國環字第002號

（2）《社會生活環境噪聲排放標準》           GB22337-2008

（3）《建設項目環境保護管理?xiàng)l例》           1998年11月29日國務院令

（5）《通風與空氣調節工程施工質量驗收規范》  GB5032-2002

（7）《建筑設計防火規范》                GB16-87（2001年版）

（8）《建筑結構荷載規范》                    GBJ50009-2000

（9）《通風消聲器執行標準》                 HJ/T16-1996

為確保邊界噪聲達到設計目標達標，我們設計噪聲值為48dB。針對南京紫荊廣場華聯超市這樣的中央空調機組低頻噪聲，我公司根據我們以往治理類似項目的經驗，結合現場實際情況制定如下治理措施：

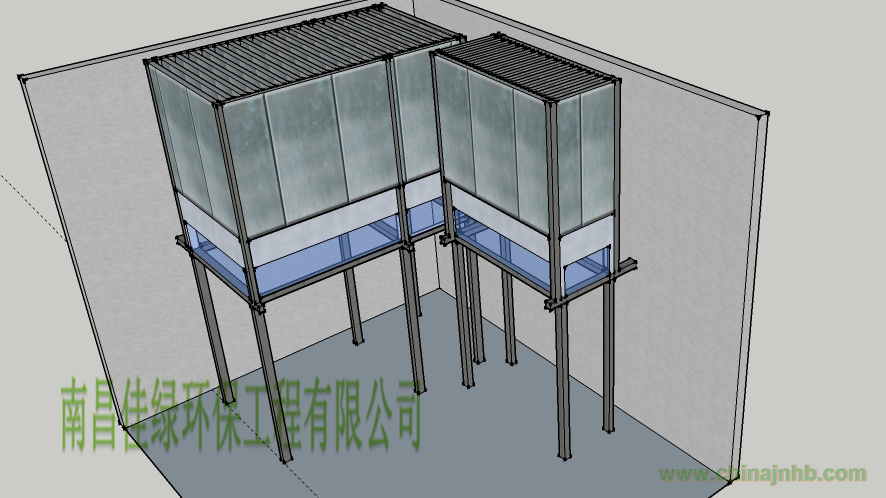

1、排風口噪聲治理

針對中央空調排風風機的低頻特性，在風機排風口安裝阻抗復合式低頻消聲器。為降低出風阻力及消聲器出風口風速過大引起的再生噪聲，消聲器外形尺寸比原排風口尺寸大。選用沖孔鋁板作為消聲器護面板材，提高抗腐性能；為防止固定鋼架生銹，對所用的鋼結構均做鍍鋅處理 。

十二、降噪效果：
