路燈改造工程遠程控制器 智能控制器

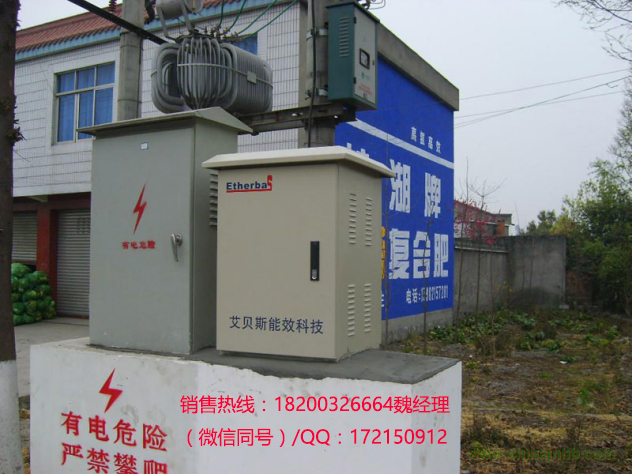

成都郫縣市政路燈節能監控配電一體化系統

郫縣——古蜀之源、川菜之魂、蜀繡之鄉、生態之城，是一座歷史文化和自然生態交相輝映的城市，處處流淌著獨具特色的人文脈息。

路燈改造工程遠程控制器 智能控制器成都郫縣市政路燈節能監控配電一體化系統

選用產品：FAC4B集中監控主機+FBM電纜防盜主機+FBD電纜防盜末端+EH100燈聯網監控平臺

實現功能：遠程控制、電壓電流查詢、接觸器故障、故障報警、箱門報警、電纜防盜報警、RECC等。

路燈改造工程遠程控制器 智能控制器功能描述

1 、控制功能

FBC 采用進口工業級芯片完成。系統具有多種控制方式，并有機的組合在一起，滿足燈光照明控制的節能需求。

v 手動控制：設備具有本地手動控制功能。用戶通過本地 LCD顯示屏及鍵盤即可完成。方便用戶本地調試。

v 定時控制：設備具有 32 組定時開關時間，用戶可以針對不同回路設置不同的開關燈時間；設備內置周計劃，用戶選擇更容易。

v 經緯度控制：系統可以設置為經緯度控制式，設置當地經緯度，系統自動計算出開關燈時間。在經緯度模式下，開關燈時間將隨著日期的變化而變化。

v 光照度控制：設備具有光照度采集接口，既可接收本地光照度也可接收中心光照度。實現城市照明的按亮度開燈。

v 節假日控制：系統開辟獨立空間作為節假日使用，用戶可以選擇一年當中的任意時間作為節假日。當系統日期處于節假日時，采用特定的開關燈方式。

v 綜合控制式：系統將定時、經緯度以及光照度控制，任意組合，達到按需照明、智慧照明的新一代照明需求。

2 、人機交互

設備采用 320*240 高清真彩液晶顯示，內置多樣化圖形處理控件，個性化設計圖標，直觀顯示設備運行狀態及電氣參數。設計采用 6 按鍵經典布局，按鍵位置和功能定義符合人群操作習慣；并設計隱藏式復位功能按鍵，防止誤操作。

3 、輸入輸出功能

設備內置 13 路繼電器無源觸點輸出，輸出容量 5A/250VAC。能夠滿足智慧照明行業絕大多數應用需求及應用環境。設備設計 16 路開關量輸入，用于檢測設備輸出接觸器的吸合狀

態、箱門開閉狀態及手動切換開關狀態。同時，設備還具有模擬照度儀接口，可以直接連接燈聯網數字照度傳感器完成照度采集。

4 、計量功能

設備內置專用計量芯片，能夠實時采集用戶用電信息，包含三相電壓、三相電流、有功功率、無功功率，功率因素等常用電參數，計量精度 0.5 級。

5 、報警功能

設備內置故障偵測算法，能夠對設備完成配電運行狀態的監測，如電壓報警、電流報警、反饋異常報警、非法開門報警、電纜防盜報警等。

6 、單燈控制功能

設備采用 RS485 通信接口與外部電力載波集中器通信，完成設備對單燈開、關、調光的操作。并能夠偵測單燈的運行狀態，如電壓、電流等基本參數。
