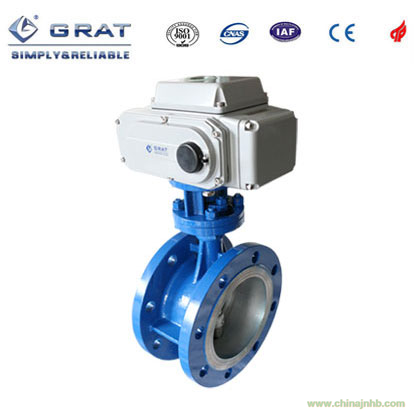

一、硬密封電動蝶閥產品簡介：
硬密封電動蝶閥為三偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈。密封圈由不銹鋼板和石墨復合板疊加而成。硬密封電動蝶閥主要適用于石油、化工、發電、冶金及城市供熱系統水道管路上，作為調節和截流設備使用。
二、硬密封電動蝶閥產品特性
1、DDS開關調試專利技術：
您只需一步即可輕松調試執行器角度和行程。
DDS開關調試技術專利號：ZL2014 2 0595730.6
2、PPD專利定位技術：
定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。
PPD專利定位技術專利號：ZL2010 2 0225919.8
3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
4、在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能。
5、驅動裝置可以360°安裝，便于用戶使用。
6、獨特的加長閥桿結構，有效增加執行機構與高溫介質距離，散熱性能更好。
7、閥門開啟阻力小，蝶板密封面為一向上凸起的錐形，開啟時蝶板圓周面上的各點同時完成脫離密封圈，固體物不易在密封面上堆積。
8、采用三偏心密封結構，閥座與蝶閥幾乎無摩擦，具有越關越緊的密封功能。
9、DDS開關調試技術，可直接進行開關調試。全面解決繁瑣的調試步驟，讓技術更簡單，讓調試更便捷！。
10、閥門關閉過程通過密封圈的彈性受壓來完成，蝶板與密封圈之間不存在相卡現象。
11、更換閥座方便簡單，只需取下嵌件就可取出閥座，不必拆卸閥體和閥軸。
12、偏心軸和偏心蝶板設計在開啟和處于中間位置時閥座與蝶板不發生接觸。
13、密封圈由不銹鋼板和石墨復合板疊加而成。具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，耐磨損、耐腐蝕,使用壽命長等。
三、硬密封電動蝶閥產品參數
|
公稱通徑
|
DN50～DN1200
|
|
工作電源
|
AC220V，AC380V，DC24V
|
|
公稱壓力
|
0.6/1.0/1.6/2.5/4.0MPa
|
|
動作方式
|
調節或開關式控制
|
|
輸入信號
|
4-20mA / 0-5V～10V (備選)
|
|
輸出信號
|
4-20mA / 0-5V～10V (備選)
|
|
連接方式
|
對夾式/法蘭式( 備選)
|
|
密封形式
|
金屬硬密封
|
|
試驗壓力
|
密封
|
0．66
|
1．1
|
1．76
|
2．2
|
2．75
|
4．4
|
5．5
|
|
殼體
|
0．9
|
1．5
|
2．4
|
3．0
|
3．75
|
6．0
|
7．5
|
|
適用溫度
|
≤540℃
|
|
適用介質
|
水、油、氣及各種高溫,或含雜質的介質
|
|
閥體材質
|
碳鋼、CF8 不銹鋼、CF8M 不銹鋼、CF3M 不銹鋼
|
|
閥板材質
|
碳鋼、CF8 不銹鋼、CF8M 不銹鋼、CF3M 不銹鋼
|
|
密封圈材質
|
各種不銹鋼復合體
|
|
填料材質
|
柔性石墨
|
|
防護等級
|
IP67
|
|
設計與制造標準
|
GB/T 122381989 、API609
|
|
檢查與實驗標準
|
GB/T 139271992 、API598
|
|
側法蘭連接標準
|
GB9115.88、GB9113.3～5-88、ASME B16.5CL.150，CL.300及ASME B16.47CL.150
|
