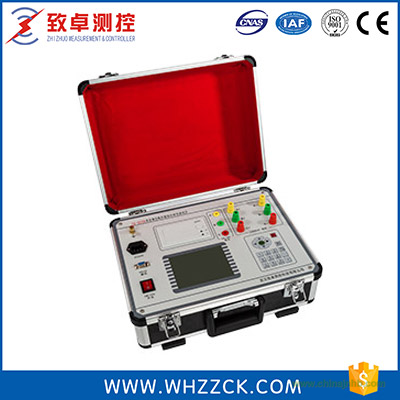

一、變壓器空載負載測試儀產品簡介：
ZC-202A變壓器空載負載測試儀可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。可進行諧波試驗，分析至31次諧波。儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。
單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
二、變壓器空載負載測試儀產品特性：
1、可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。
2、可進行諧波試驗，分析至31次諧波。
3、儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。
4、做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。
5、單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。
6、所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
7、320×240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
8、儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。
9、面板式熱敏打印機，可現場快速打印試驗結果。
10、數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。
11、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。
三、變壓器空載負載測試儀技術參數：
|
規格型號
|
ZC-202A
|
|
測試用途
|
變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗測量
|
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
允許輸入電壓
|
85Vac～264Vac
|
|
頻 率
|
50/60Hz
|
|
允許頻率
|
45Hz～65Hz
|
|
輸入功率
|
40VA
|
|
接 頭
|
標準交流插口60320
|
|
交流電壓
|
范 圍
|
10～650V
|
|
分 辨 率
|
0.001V
|
|
準 確 度
|
0.2%±0.001V
|
|
交流電流
|
范 圍
|
0.5～60A
|
|
分 辨 率
|
0.001A
|
|
準 確 度
|
0.2%±0.001A
|
|
頻 率
|
范 圍
|
45Hz～65Hz
|
|
分 辨 率
|
0.001Hz
|
|
準 確 度
|
0.2%±0.001Hz
|
|
功 率
|
范 圍
|
0～39kW
|
|
分 辨 率
|
0.001kW
|
|
準 確 度
|
＜±0.5%（CosΦ＞0.1），±1.0%（0.02＜CosΦ＜0.1）
|
|
環境條件
|
運行溫度
|
-10℃～+50℃
|
|
存儲溫度
|
-25℃～+70℃
|
|
濕 度
|
相對濕度：5%～95%，不結露
|
|
物理特性
|
尺 寸
|
360×220×150mm3
|
|
重 量
|
≈5kg(不包括附件)
|
