一、概述：

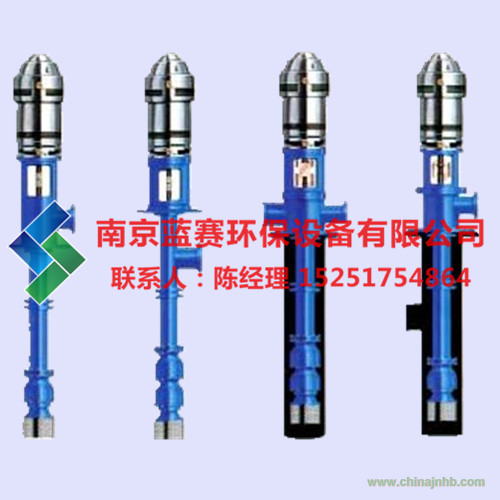

RJC 型系列冷熱水長軸深井泵。RJC 型系列水泵為我公司引進國外先進的水力模型和全新結構設計的產品，并采用多項先進工藝，完美按照美國水力協會標準生產制造，達到了當代先進水平，全系列長軸深井泵均為節能型產品。
二、產品特點：
1、選用先進的水力模型和結構設計，采用亞什蘭工藝制芯、葉片流道部位環氧涂復等多種新工藝，選材合理，產品性能優良，使用壽命長。
2、水泵效率高，比國內J、JD、JC 型水泵高2～8%，效率曲線平緩，高效區域?qū)拸V，工作范圍增加10～20%，節能效果顯著。
3、采用甩砂泵裝置，迷宮式結構使砂粒無法進入軸承。
4、葉輪軸、電機軸均采用銅軸承支承，軸的徑向跳動控制在0.13mm 以內，泵運行平穩，噪聲低。
5、泵座造型美觀，窗口大，便于維修、更換填料。
6、與國產同流量水泵相比，工作部件外徑小1 英寸左右，可明顯節省用戶的成井費用以及適合老井用泵的更新改造。
7、可采用油潤滑的閉式傳動系統的特殊結構設計；以及可選用球墨鑄鐵，ASTM304、316、416 等各種牌號的不銹鋼材料，以滿足用戶的各種特殊使用工況和技術要求。
三、應用范圍：
水廠、水電站（檢修、滲漏用泵等）、火電廠（工業、生活、消防用泵等）、鋼鐵廠（鐵皮坑用泵等）、農業灌溉、消防、市政等行業。Q≤2400m3/h，H≤250m。
四、產品型號說明

長軸深井泵內部結構

1．電機：深井泵專用電機（YLB 型），或?qū)嵭妮S電機。
2．調整螺母：調節葉輪軸向串量。
3．泵座：承受重載荷，極方便安裝填料箱。
4．預潤絲堵：啟動前，通過該處注入清潔水。
5．進水法蘭：聯接螺紋管或法蘭管。
6．上短管：能直接旋入進水法蘭。
7．上殼軸承：銅軸承。
8．出水殼：具有螺紋和法蘭聯接兩種型。材料為：HT200。
9．葉輪軸：2Cr13 不銹鋼或45#優質碳鋼（表面鍍鉻）。
10．中殼：流道光滑，減少摩擦阻力，提高效率。材料為HT200.
11．葉輪：與中殼配合設計，高效，工作運行范圍寬廣，并進行精密的校平衡，以保證運行平穩。材料為：HT200或硅黃銅。
12．中殼軸承：銅軸承或耐磨橡膠軸承。工作可靠，壽命長。
13．錐套：把葉輪可靠地固定在葉輪軸上。材料為：35#碳鋼。
14．防砂環:保護下殼軸承，防止砂粒積聚。材料為：硅黃銅。
15．下殼軸承：銅軸承，油脂填充，長期無故障運行。材料為：硅黃銅。
16．下殼：將濾水管中的液體以最小的損失均勻地引向葉輪。材料為：HT200.
17．濾水管/濾水網：濾水管長度適宜，以達最佳進水狀態。濾水網則能防止大顆粒進入。
18．傳動軸：高強度碳鋼（35#或45#），軸承位置處表面鍍鉻。根據要求，亦可提供不銹鋼材質。
19．軸承支架：材質：HT200.根據需要材質可為球鐵QT450或不銹鋼。
20．支架軸承：材質為耐磨橡膠。結構帶水槽設計，使得砂粒被快速沖走。
21．揚水管，聯管器：揚水管兩端車有螺紋，方便安裝，定位準確。同時還可提供法蘭聯接揚水管。
22．水箱：（選配件）以提供充足的潤滑液體。
23．導管：將揚水管內的液體與導管內的潤滑液體分隔開。
24．導管連接器：連接導管和工作部件。
25．橡膠密封件:防止工作部件中的液體進入管內部。
26．連管支撐器：聯接導管，支撐傳動軸。
27．支撐架：在揚水管內管支撐導管。
