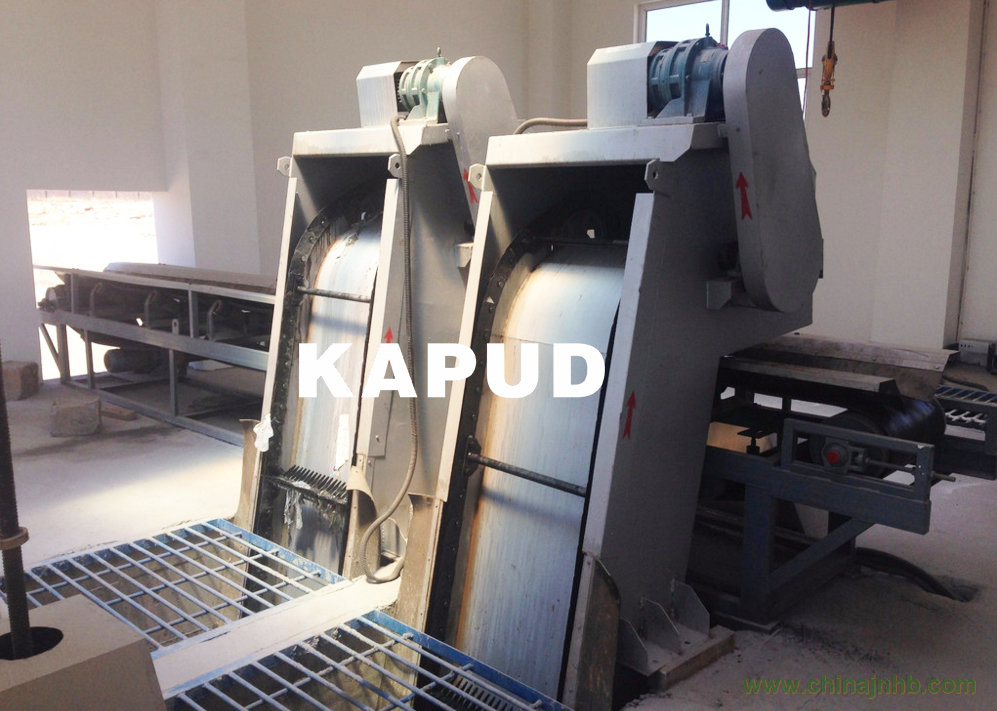

粗格柵圖片：

GSHP型回轉耙式格柵除污機(反撈式格柵除污機、粗格柵、雨水格柵)

產品概述：

GSHP型回轉耙式格柵除污機用于城市污水處理廠、自來水廠、雨水泵站等進水渠（井），自動攔截并清除水中的漂浮物，保證下道工序的正常運行。

型號表示：

性能特點：

1、GSHP型回轉耙式格柵除污機由于回轉耙式格柵除污機的柵條置于齒耙牽引鏈的中間位置（其它機械格柵置于牽引鏈之下），改變了齒耙在清撈過程中的運動方向（與其它格柵相反），避免把硬物帶入底部將齒耙及牽引鏈卡死；

2、在減速機輸出軸端的鏈輪盤上安裝了過載安全保護裝置，以避免因意外原因過載面損壞設備；

3、GSHP型回轉耙式格柵除污機格柵機回轉鏈配帶多個除污齒耙，使得除污效率高，清污徹底；

4、結構緊湊、電氣控制簡單，便于實現自動化。

工作原理：

GSHP型回轉耙式格柵除污機主要由驅動裝置、機架、主軸、柵條、托渣板、齒耙及牽引鏈組成。

在電機驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上除污齒耙鏈條在柵后運動到底部，經過導輪后翻轉到柵前迎水面的位置，繼續運動插入 固定柵條的間隙中上行，把柵前攔截的污物提升帶出水面，并隨著鏈條的運動到出渣口處自動翻轉，污物自卸到格柵后的輸送機或渣桶中，完成除污過程，液體則通 過柵條的柵隙流過，整個工作狀態連續循環進行。

回轉耙式格柵除污機外形圖

選型必備參數說明：

渠道的寬度（B）、渠道的深度（H）、最高水位（H1）、柵條間距、材質要求，其他沒有要求的標配。

性能參數：
