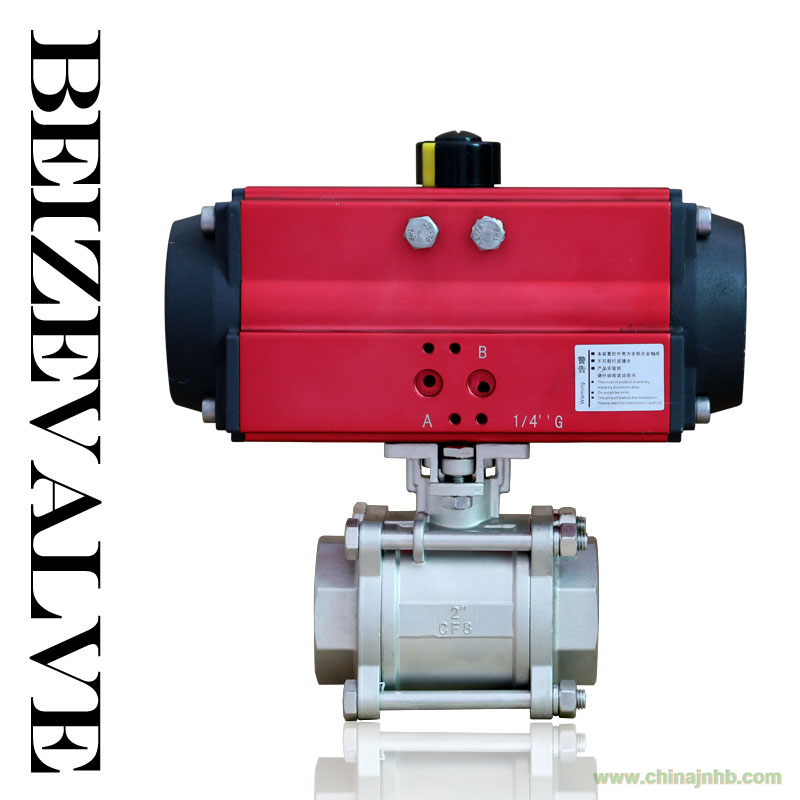

名稱：Q611F氣動絲口球閥
型號：Q611F
類型：氣動球閥
規格：DN6-100MM
詳細參數：
Q611F氣動絲口球閥產品介紹：
Q611F氣動絲口球閥及對焊連接球閥分為整體式(一片式)、兩片式及三片式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。氣動二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。適用于輕工機械體積小空間窄的場合。氣動絲口球閥具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
Q611F氣動絲口球閥產品特點：
-
防火、防靜電設計；
-
閥桿防爆出裝置；
-
閥球上設計有壓力平衡孔；
Q611F氣動絲口球閥主要技術參數：
|
氣動絲口球閥氣動執行器技術參數
|
Q611F氣動絲口球閥閥體參數
|
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN6～100mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
不銹鋼
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
碳鋼、304/316/316L不銹鋼
|
|
工作溫度
|
常溫型：-20℃～80℃（丁腈橡膠O型圈）
|
球體材質
|
304/316/316L不銹鋼
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
動作范圍
|
0～90°±5°
|
溫 度
|
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
|
|
接口螺紋
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
結構型式
|
三片式、對焊式、承插焊式、二片式
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
適用介質
|
水、石油、酸類、粘性流體、漿料介質等
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特 點
|
結構緊湊、體積小、流通能力大
|
附件選項:
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
訂貨說明
1）氣動執行器類型：雙作用、單作用
2）介質類型、溫度、壓力
3）所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
