（一） 機器配置表
|
序號
|
產品名稱
|
型 號
|
數量
|
備 注
|
|
|
1.
|
3軸2聯動數控相貫線切割機
|
ZLQG-32H
|
1臺
|
切割管徑630-8200mm，有效管長5米，切割壁厚：10mm以內 ,管子載重1噸，切割方式：等離子
|
|
|
2.
|
數控系統
|
|
1套
|
鑫瑪特機械自主研發
|
|
|
3.
|
驅動電機
|
|
2套
|
卡盤電機：埃斯頓，行走電機：松下伺服
|
|
|
4.
|
電氣部分
|
|
1套
|
臺灣進口
|
|
|
5.
|
機械部分
|
|
1套
|
鑫瑪特機械
|
|
|
6.
|
數控火焰割炬
|
|
1套
|
含前后、左右四方向移動微調、割槍升降調節、設置及切割遠程操作面板，控制電纜等
|
|
|
7.
|
3軸2聯動編程軟件
|
鑫瑪特機械
|
1套
|
能很好解決其它廠家2 聯動相貫線設備無法解決的管子壁厚干涉問題
|
|

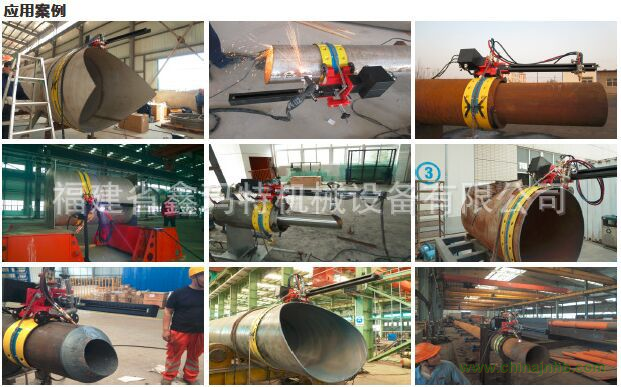

（二）ZLQ-32 為三軸兩聯動相貫線切割機，兩軸（管子轉動軸和沿管子軸向移動軸）聯動，可切割各種相貫線形狀斷面，但不能切割任何焊接坡口。
3軸2聯動專用數控相貫線切割機功能：
鑫瑪特公司針對三軸兩聯動切割工藝，開發的三軸兩聯動相貫線參數化編程軟件充分的考慮管件壁厚對相貫斷面的影響，所采用的編程算法可以較好的解決過渡處內外壁的數據處理問題，保證相貫口的正常搭接。
軟件中涵蓋了工程中常見的7個大類21種不同類型的相貫節點類型，而且可以將這些節點進行任意的組合，可滿足油氣管道、簡單管桁架、壓力容器等行業的需求。
1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的正交及斜交的條件。
2、能在支管端部切割相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3、能在圓管端部切割斜截端面。
4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截斷面。
5、能切割與環形主管相交的支管相貫線端頭。
6、能在圓管中部上切割方孔、腰形孔、橢圓孔（方孔及腰形孔可帶圓角）。
7、能進行鋼管截斷。
8、能對管端部開槽。
9、能制作二通、三通等管道接頭。
以上節點類型可按照客戶具體需求對模塊進行修改，免費提供軟件升級及模塊添加服務。
可切割的母管相貫線孔或支管相貫線節點形式如下：
以上為我公司可編程節點形式具體說明如下：
|
圖形
|
相貫線
|
圖形
|
相貫線
|
|
|
母管與支管斜交相貫
|
|
|
|
|
母管與支管正交相貫
|
|
|
|
|
母管與支管偏心相貫
|
|
支管與環外壁相貫
|
|
|
母管開正交、偏心槽
|
|
|
|
|
多重支管的相貫
|
|
圓管與平面正交、斜交
|
|
|
|
|
-按照鋼結構工程規范相貫線編程軟件可編程的主只管之間最小相貫交角為20°，對于小于20度的相貫交角可按照客戶實際需求進行修正。
-質量切割最小孔徑30mm,切割面表面粗糙度達到Ra≤12.5μm，最小切割孔徑10mm。
-連續切割：機器具有多條相貫線連續切割的功能，只要將管件上需切割的數據一次輸入機器，機器可自動完成多條相貫線的切割過程中無需人工干預。
設備特點：
設備具有圖形存儲、斷點記憶、掉電記憶、圖形邊界設定、界邊切割等功能。設備除了支持本公司開發的相貫線參數化編程軟件生成的加工代碼以外，還支持鋼構CAD、3D3S、solidworks等軟件生成的放樣展開圖形文件
（三）設備主要技術參數
1、切割鋼管規格
|
切割圓管外徑
|
630～820mm
|
|
管壁厚
|
10mm以內
|
|
最大切割管子長度
|
5000mm
|
|
最大圓管載重
|
1000Kg
|
2、設備運動軸數及活動范圍
|
運動軸
|
切割機軸數選擇
|
活動范圍
|
|
X軸
|
管件旋轉軸
|
360°自由回轉
|
|
Y軸
|
割炬沿管件軸向水平移動軸
|
行程5000mm
|
|
Z軸
|
割炬升降體上下移動軸
|
最大行程150mm
|
3、切割機鋼管裝載方式
圓管采用3爪卡盤式結構，多組長軸滾輪架，主動架驅動最大管子重量1噸，滾輪架滾輪之最小間距：400mm（端部局部），可托住最小為 500mm 長的最小直管段的管子。
4、切割速度
|
等離子切割速度
|
|
|
移動速度
|
10～3500 mm/min
|
5、割炬移動重復定位精度≤±0.5mm/1000mm； 母線定位精度≤±0.5mm 坡口定位精度≤±0.5°，切割過程中各個割區之間相對位置累積誤差≤±1mm
（四）設備使用環境
(1)環境溫度：-10-50℃；
(2)環境濕度：月平均濕度≤80%；
(3)電源：等離子電源為輸入380V±5% 50Hz，控制系統電源輸入220V±10% 50Hz；
(4)等離子氣：氧氣、空氣，氣壓 8.3bar，流量 2立方米/時；
(5)保護氣：空氣、氧氣，氣壓 8.3bar，流量 8立方米/時；
(6)安裝場地：室內安裝，混凝土地基，要求地面平整，傾斜度不大于 1/100；
(7)等離子電源及控制柜需要安全接地。
(五)機械運動性能及精度指標
ZLQ-32型數控相貫線切割機整機定位精度、重復精度達到 JB/T 5102-99標準，切割質量達到JB/T10045.3-1999標準，切割粗糙度Ra≤12.5μm。
要求各運動部件在工作過程中運行平穩，無明顯的振動（跳動）現象。
1、工件旋轉驅動
驅動系統 精密齒輪箱、齒輪副傳動
轉速 0.1-25 rpm/min
驅動系統 南京埃斯頓電機
2、割炬小車沿工件軸向移動
驅動系統 行星精密齒輪箱,齒輪、齒條傳動
割炬小車有效行程 5000mm
驅動系統 松下伺服電機
復位精度 ±0.5mm
3、割炬升降體上下移動軸
驅動系統 鑫瑪特機械光軸升降裝置
割炬上下移動行程 150mm
驅動系統 國產系統
復位精度 ±0.5mm
3、輔助測量軸：仿形測量及防止割炬與鋼管表面碰撞
（六)安全裝置
1、各運動部件在適當處均設安全防撞保護裝置及限位開關；
2、在用戶操作控制面板上設有緊急停車開關；
3、如帶等離子電源安全防護請按照相關等離子電源使用說明書；
4、設備機架及電腦控制箱外殼都必須提供可靠接地，且電腦控制箱外殼應單獨接地；
6、必須提供人身安全保護接地。
