一、設備名稱、型號、數量

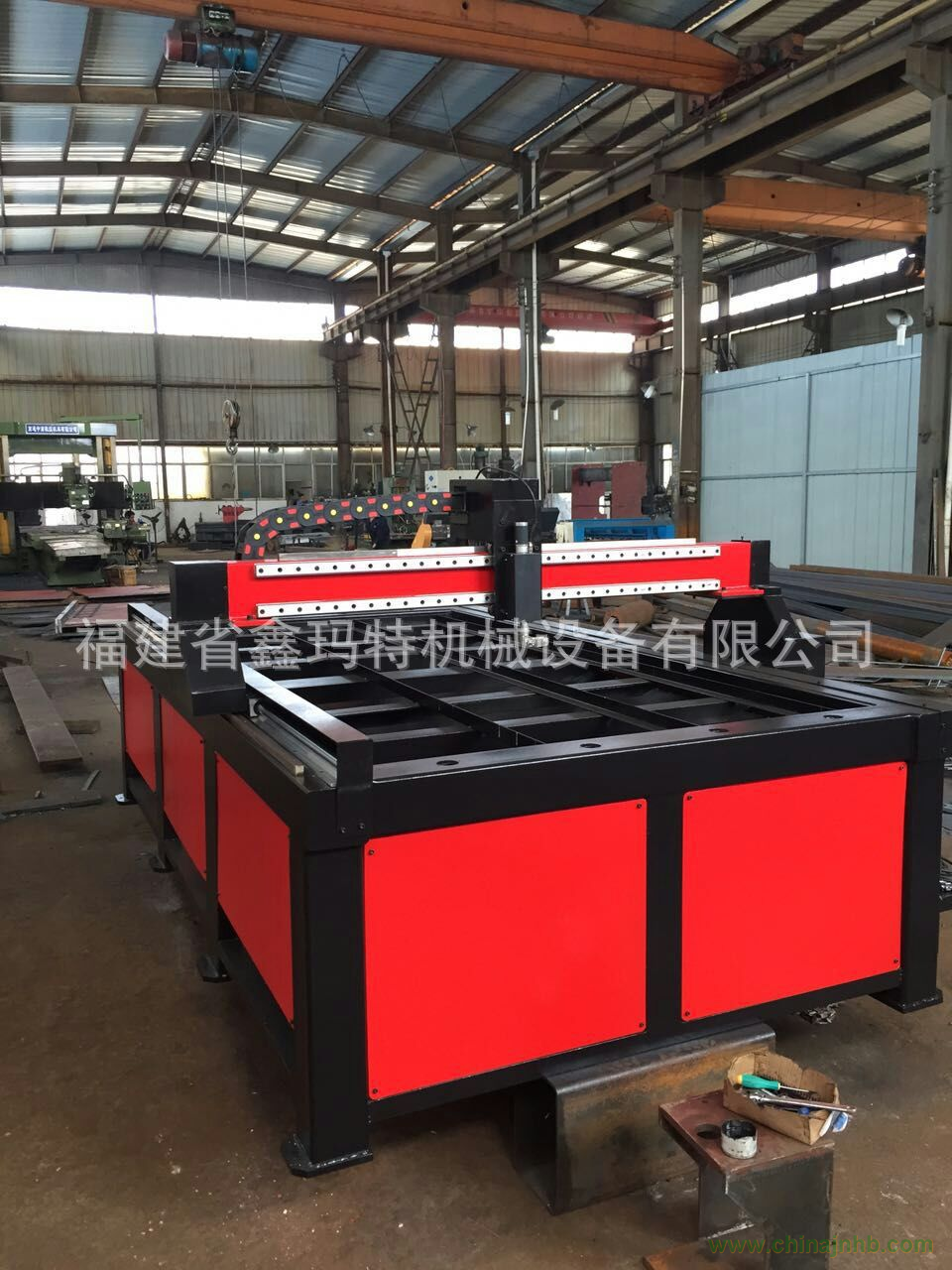

1.設備名稱：臺式數控等離子切割機
2.設備型號：MFT 15/30
二、規格及主要技術參數
1.切割形式：精細等離子切割有色金屬、導電材料、不銹鋼、鋁、鑄鐵、復合金屬及碳鋼等板料。POWERMAX65（65A）
三、基本配置及技術參數
序號
項 目
數量
單位
說 明
1
主機MFT 15/30
臺
重型機架，精銑加工
2
有效切割寬度
1500
mm
3
有效切割長度
3000
4
數控系統
套
上海交大
5
驅動器
深圳雷塞雙邊驅動
6
數字式交流伺服與電機
日本松下
7
減速機
精密行星減速機
8
橫向縱向電纜傳動
重型尼龍拖鏈
9
等離子電源
美國海寶POWERMAX65（65A）
切割規格：最佳：6mm
穿孔：12mm
10
橫向導軌
根
臺灣直線矩形導軌
11
縱向導軌
12
數控橫向移動體
組
數控專用移動體
13
弧壓調高器
美國海寶
14
自動編程套料軟件
FastCAM專家版
15
防護
三軸風琴防護
16
控制柜
個
抗等離子干擾
四、機械精度
整機空程運行速度
≤8000mm/min
直線定位精度
±0.1mm/10m
直線重復精度
±0.2mm/10m
弧壓式自動調高精度
≤±0.1mm
設定速度誤差
≤±5%
主導軌的直線度
主導軌的縱向水平度（機床加工精度）
±0.02mm/m
兩導軌之間的水平度
±0.3mm/10m
兩導軌之間的平行度
≤±0.1mm/規距
劃線精度
正方形：0.8m*0.8m
精度：GB：≤±0.5mm
QB（出廠標準）：≤±0.3mm
邊長誤差（四邊）
0.3mm
對角線偏差
回原點偏差
0.2mm
對角線直線度
交點偏差
表面粗超度
Ra≤12.5um
五、產品描述
臺式數控等離子切割機為臺式龍門結構，采用雙邊驅動，操作簡單，慣性小，運行穩定。特別適用于中，薄有色金屬板材，不銹鋼板材和碳鋼板材的自動化切割下料。采用弧壓自動調高，切割時隨鋼板高低不平而自動調高，保證切割時割炬與鋼板的距離一致，從而保證了切割質量。
1、產品的用途及適應范圍
本產品為價格經濟、操作與維護傻瓜型設計的數控等離子切割機，是專門用于碳鋼板、鋁板、銅板、不銹鋼板等工件的快速等離子切割，效果佳、無掛渣和毛刺；用了數控切割機專用數控系統，功能強大，操作簡單，操作人員容易培訓，普及率高。能實現對各種金屬材料按任意圖形切割。切割后的割面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、價格低，操作、維護非常簡便等優點。
2、數控系統簡介 2.1、抗等離子干擾能力：機箱采用全鋼防磁結構，系統高可靠設計,配合全光耦隔離控制，使其具有超強的抗等離子、抗各種磁電干擾的能力。
等離子電源具有很強的電磁輻射，如果設備的抗干擾能力不強，就會出現死機和切割誤差，還有偏位或者電機卡死。如果出現這樣嚴重的情況就會使切割效果不佳，浪費材料，而且影響設備使用壽命。我們使用的是行業性專業等離子/火焰切割控制系統，具有最強的抗干擾能力，機器運行穩定。可以抵抗任何電磁干擾。而且對等離子也無選擇，高中低檔都可以用，電流再大也不怕。
2.2、獨特的切割功能：具有割縫自動補償，斷電續切、連續回退、斷點恢復，隨意定位切割等功能。如果不具備這些功能，出現斷電或者切割不透和漏切得情況，可以從這點開始重切，不必從頭再切，這既可以節約時間又不浪費材料，從而提高了工作效率。 2.3、具有鋼板校正功能，如果我們的鋼板放斜了，系統可根據材料的擺放進行自動定位，幫我們節省材料，避免不必要的浪費。節約資源，節約了成本。 2.4、系統的操作顯示，采用逐級功能窗口提示方式，一目了然，簡單易學。
2.5、高分辨率彩色液晶屏，動/靜態加工圖形顯示，圖形放大或縮小，放大狀態下動態跟蹤切割點。
2.6、全中文或英文菜單系統，方便國內外客戶操作使用。
六、產品特點：
1、該型數控切割機為臺式龍門結構，采用雙邊驅動，慣性小，運行穩定。
2、床身采用厚壁方管整體焊接，人工時效床體，再經刨銑加工處理，確保機械精度，整機堅固、不變形、剛性好、精度高。
3、配置大功率電機、精密細分驅動器，配合精密機械傳動系統，運行速度更快、更穩定，切割效率更高。
4、割炬采用弧壓自動調高系統，切割時隨鋼板高低不平而自動調整割炬高度，保證切割時割炬與鋼板的距離一致，從而保證了切割質量。
5、采用專用數控系統控制方式，獨立機柜、切割現場更方便、更美觀；功能強大、操作簡單，會操作電腦就能操作該型號數控切割機。操作人員容易培訓，普及率高，從此不用再為買了設備無人能操作而煩惱。
6、電腦繪圖、程序生成、控制加工無縫配合，一套軟件實現全部功能，省時、省心、省力。
7安裝機械機械限位、電子限位雙重保護，增加了限位裝置的安全系數
