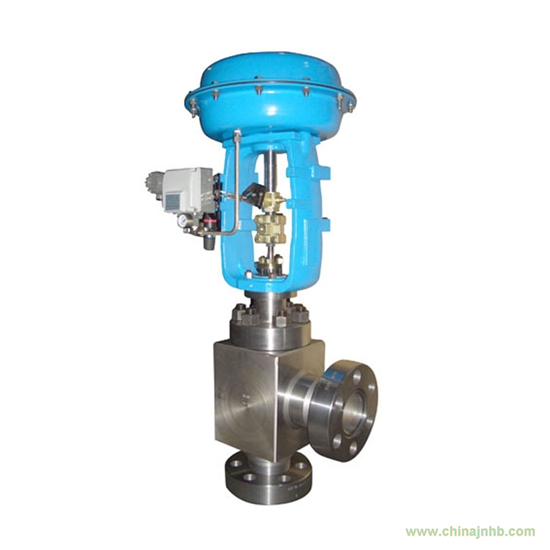

氣動薄膜高壓角形調節閥是專為高壓系統使用的一種特殊閥門。與氣動或電動（配用電－－氣轉換器）調節儀表等連接后，廣泛應用于化肥、石化、電站、輕工等行業中作生產過程的自動調節和遠程控制。氣動薄膜高壓角形調節閥采用改變訊號壓力來變化閥門的流能截面，從而達到介質流量的改變，完成對所需參數（如壓力、流量、溫度、液位等）的調節。
【一】主要性能技術參數：
|
公稱通徑
DN(mm)
|
PN320
|
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
PN220
|
|
閥座直徑(mm)
|
3
|
4
|
6
|
4
|
6
|
7
|
8
|
10
|
6
|
7
|
8
|
10
|
12
|
7
|
8
|
10
|
12
|
16
|
20
|
16
|
20
|
30
|
20
|
38
|
30
|
50
|
38
|
65
|
50
|
80
|
65
|
100
|
|
額定流量系數C
|
0.4
0.63
|
0.1
0.16
0.25
|
0.4
|
0.1
0.16
0.25
|
0.4
0.63
|
1.0
|
1.6
|
2.5
|
0.4
0.63
|
1.0
|
1.6
0.63
|
2.5
|
0.4
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
8
|
6.3
|
10
|
16
|
10
|
25
|
16
|
40
|
25
|
63
|
40
|
100
|
63
|
160
|
|
允許壓差
|
輸入信號
kgf/cm2
(0.2～0.1)
|
|
320
|
200
|
320
|
200
|
80
|
320
|
200
|
80
|
40
|
20
|
80
|
40
|
16
|
4
|
4
|
16
|
4
|
6
|
16
|
25
|
1
|
16
|
0.6
|
|
|
220
|
160
|
|
220
|
160
|
64
|
40
|
140
|
64
|
25
|
64
|
16
|
25
|
8
|
20
|
6
|
10
|
4
|
6
|
2.5
|
|
輸入信號
kgf/cm2
(0.6～1.8)
|
|
320
|
320
|
160
|
100
|
320
|
160
|
64
|
160
|
35
|
64
|
20
|
55
|
16
|
30
|
10
|
16
|
6
|
|
|
320
|
220
|
200
|
110
|
220
|
200
|
70
|
200
|
45
|
70
|
25
|
70
|
20
|
35
|
14
|
20
|
8
|
|
流量特性
|
直 線
|
直線，等百分比
|
|
配用執行機構型號
|
ZMA(B)-1
|
ZMA(B)-3
|
ZMA(B)-4
|
ZMA(B)-5
|
|
有效面積cm2
|
200
|
400
|
630
|
1000
|
|
行 程mm
|
10
|
16
|
25
|
40
|
|
作用方式
|
氣開式，氣關式
|
|
工作溫度℃
|
-40～+250
|
|
信號壓力
|
0.02～0.10(標準信號) 0.04～0.20 0.06～0.18
|
|
說明
|
額定流量系數和流量特性以底進行為標準。
|
【二】主要零件材料：
|
零件名稱
|
閥體
|
閥桿
|
閥芯
|
閥座
|
填料
|
壓縮彈簧
|
波紋薄膜
|
|
材料
|
40鍛鋼
不銹鋼
鉬二鈦
|
2Cr13
不銹鋼
鉬二鈦
|
2Cr13或堆
焊鈷鉻鎢
硬質合金
|
2Cr13或堆
焊鈷鉻鎢
硬質合金
|
V形
聚四氟乙烯圈
|
60Si2Mn
|
丁睛橡膠
夾尼襯里
|
【三】主要技術指標：
|
序號
|
項目
|
單位
|
不帶定位器
|
帶定位器
|
|
1
|
基本誤差
|
％
|
±4
|
±1
|
|
2
|
回差
|
％
|
2.5
|
1
|
|
3
|
死區
|
％
|
1.5
|
0.1
|
|
4
|
允許泄漏量
|
％
|
為C值的0.01％，對C≤4.Q泄≈0
|
|
5
|
額定流量系數Kv偏差
|
C≤4
|
％
|
±15
|
|
流量特性誤差
|
C>4
|
％
|
±10
|
【四】主要外形及連接尺寸：
|
公稱
通徑
DN
|
公稱壓力
PN
|
Dφ
|
Dk
|
d
|
b
|
n-φ
|
L
|
L1
|
D
|
|
|
a
|
b
|
|
6
|
320
|
管道連接為焊接式
外徑×14內徑6
|
83
|
98
|
230
|
429
|
480
|
|
220
|
83
|
98
|
230
|
429
|
480
|
|
10
|
320
|
95
|
60
|
12
|
20
|
3-18
|
105
|
90
|
325
|
594
|
673
|
|
220
|
95
|
60
|
12
|
20
|
3-18
|
105
|
90
|
325
|
594
|
673
|
|
15
|
320
|
105
|
68
|
15
|
20
|
3-18
|
105
|
105
|
325
|
594
|
673
|
|
220
|
95
|
60
|
15
|
20
|
3-18
|
105
|
105
|
325
|
594
|
673
|
|
25
|
320
|
115
|
80
|
23
|
22
|
4-18
|
120
|
120
|
325
|
609
|
688
|
|
220
|
105
|
68
|
23
|
20
|
3-18
|
120
|
120
|
325
|
609
|
688
|
|
32
|
320
|
135
|
95
|
30
|
25
|
4-22
|
135
|
135
|
410
|
834
|
939
|
|
220
|
115
|
80
|
30
|
22
|
4-18
|
135
|
135
|
410
|
834
|
939
|
|
40
|
320
|
165
|
115
|
38
|
32
|
6-26
|
165
|
165
|
410
|
870
|
674
|
|
220
|
165
|
115
|
38
|
28
|
6-26
|
165
|
165
|
410
|
870
|
674
|
|
50
|
320
|
200
|
145
|
50
|
40
|
6-29
|
190
|
190
|
410
|
910
|
1016
|
|
220
|
165
|
115
|
50
|
32
|
6-26
|
190
|
190
|
410
|
910
|
1016
|
|
65
|
320
|
225
|
170
|
65
|
50
|
6-33
|
215
|
215
|
495
|
1090
|
1225
|
|
220
|
200
|
145
|
65
|
40
|
6-29
|
215
|
215
|
495
|
1090
|
1225
|
|
80
|
320
|
260
|
195
|
80
|
60
|
9-36
|
260
|
260
|
495
|
1185
|
1310
|
|
220
|
225
|
170
|
80
|
50
|
6-33
|
260
|
260
|
495
|
1185
|
1310
|
|
100
|
320
|
300
|
235
|
100
|
75
|
8-39
|
290
|
290
|
495
|
1235
|
1360
|
|
220
|
260
|
195
|
100
|
60
|
6-36
|
290
|
290
|
495
|
1235
|
1360
|
