一、產品概述：

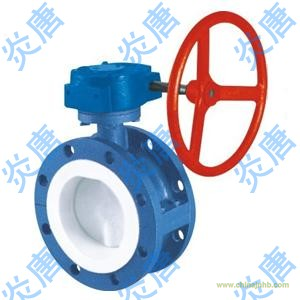

襯氟法蘭蝶閥D341F46（襯氟蝶閥、鑄鋼襯氟蝶閥、不銹鋼襯氟蝶閥、鑄鐵襯氟蝶閥、碳鋼襯氟蝶閥、法蘭式蝶閥、防腐蝶閥、軟密封蝶閥、渦輪蝸桿蝶閥）：本閥是蝸輪傳動全襯里型，閥體全襯里、蝶板全襯里、蝶板與蝶板軸雙D組合裝配，蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯
氣、強堿、王水等具有強腐蝕性的介質。產品主體材料：鑄鋼、不銹鋼、鑄鐵等，產品內襯材料：F4、F46、F3、F2、PFA、PVDF、FRPP、PE、PO。連接形式:對夾式、法蘭式連接；適用溫度：-25~180℃;驅動裝置：電動、氣動、蝸輪傳動;公稱壓力：PN1.0、N1.6、PN2.5和CLASS150。
二、主要零部件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
閥桿
|
1Cr13
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
000Cr17Ni14Mo2
|
|
4
|
襯里/閥座
|
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
5
|
緊固銷
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
000Cr17Ni14Mo2
|
|
6
|
填料
|
PTFE(F4)
|
|
7
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF8
|
|
8
|
支架
|
WCB
|
CF8
|
CF8
|
|
9
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni2
|
|
10
|
螺母
|
45
|
1Cr18Ni9
|
0Cr18Ni9
|
三、主要外形和連接尺寸mm：
|
公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
PN1.6MPa
|
|
40
|
3/2
|
106
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
108
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
112
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
114
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
127
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
140
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
140
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
280
|
240
|
210
|
3
|
28
|
8-φ18
|
|
200
|
8
|
152
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
250
|
10
|
250
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
|
300
|
12
|
270
|
440
|
400
|
368
|
3
|
28
|
12-φ23
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
|
350
|
14
|
290
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
|
400
|
16
|
310
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
|
450
|
18
|
330
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
|
500
|
20
|
350
|
680
|
620
|
585
|
4
|
34
|
20-φ25
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
|
600
|
24
|
390
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
840
|
770
|
718
|
5
|
54
|
20-φ41
|
|
700
|
28
|
430
|
895
|
840
|
800
|
5
|
40
|
24-φ30
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
|
800
|
32
|
470
|
1010
|
950
|
905
|
5
|
44
|
24-φ34
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
|
900
|
36
|
510
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
|
1000
|
40
|
550
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
四、主要零部件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P8
|
R8
|
P3
|
R3
|
|
1
|
閥體/閥蓋
|
A126-C
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
2
|
蝶板
|
A216-WCB
|
A105
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
3
|
閥桿
|
A182-F6
|
A182-F304
|
A182-F316
|
A182-F304L
|
A182-F316L
|
|
4
|
襯里/閥座
|
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
5
|
緊固銷
|
A182-F6
|
A182-F304
|
A182-F316
|
A182-F304L
|
A182-F316L
|
|
6
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
7
|
填料壓蓋
|
A216-WCB
|
CF8
|
CF8M
|
CF8
|
CF3M
|
|
8
|
支架
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
9
|
緊固螺栓
|
A193-B7
|
A193-B8M
|
A193-B8M
|
|
10
|
螺母
|
A194-2H
|
A194-8
|
A194-8
|
五、主要外形和連接尺寸mm：
|
公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
Class
125Lb/150Lb
|
|
80
|
3
|
127
|
190
|
152.5
|
127
|
2
|
19
|
4-φ19
|
|
100
|
4
|
127
|
229
|
190.5
|
157
|
2
|
24
|
8-φ19
|
|
125
|
5
|
127
|
254
|
216
|
186
|
2
|
24
|
8-φ22
|
|
150
|
6
|
127
|
279
|
241.5
|
216
|
2
|
26
|
8-φ22
|
|
200
|
8
|
152.4
|
343
|
298.5
|
270
|
2
|
29
|
8-φ22
|
|
250
|
10
|
203.2
|
406
|
362
|
324
|
2
|
31
|
12-φ25
|
|
300
|
12
|
203.2
|
483
|
432
|
381
|
2
|
32
|
12-φ25
|
|
350
|
14
|
203.2
|
533
|
476
|
413
|
2
|
35
|
12-φ29
|
|
400
|
16
|
203.2
|
597
|
540
|
470
|
2
|
37
|
16-φ29
|
|
450
|
18
|
203.2
|
635
|
578
|
533
|
2
|
40
|
16-φ32
|
|
500
|
20
|
203.2
|
699
|
635
|
584
|
2
|
43
|
20-φ32
|
|
600
|
24
|
203.2
|
813
|
749.5
|
692
|
2
|
48
|
20-φ25
|
|
750
|
30
|
304.8
|
887
|
846
|
813
|
2
|
45
|
44-φ23
|
|
900
|
36
|
304.8
|
1057
|
1009.7
|
972
|
2
|
53
|
44-φ26
|
|
1050
|
42
|
304.8
|
1226
|
1171.4
|
1130
|
2
|
59
|
48-φ29
|
|
1200
|
48
|
381
|
1392
|
1335
|
1289
|
2
|
65
|
44-φ32
|
襯氟法蘭蝶閥D341F46（襯氟蝶閥、鑄鋼襯氟蝶閥、不銹鋼襯氟蝶閥、鑄鐵襯氟蝶閥、碳鋼襯氟蝶閥、法蘭式蝶閥、防腐蝶閥、軟密封蝶閥、渦輪蝸桿蝶閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質蝶閥產品。
