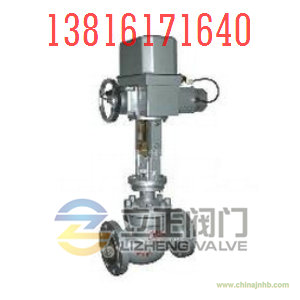

KHTS-16C電動單座調節閥

KHTS-100C電動單座調節閥簡介：
KHTS電動單座調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534-2-1976標準。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92標準。

KHTS-100C電動單座調節閥特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，拆裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
6.ZJHPW型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
7.ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合、

KHTS-100C電動單座調節閥技術、參數：
公稱通徑 DN mm 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 直線 6.9 11 17.4 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
額定行程 L(mm) 16 25 40 60
膜片有效面積 (cm2) 280 400 600 1000
信號范圍 (kPa) 20 ～ 100 、 40 ～ 200 、80 ～ 240
氣源壓力 (MPa) 0.14 、 0.25
固有流量特性 直線、等百分比
固有可調比 50
允許泄漏量 硬閥座不平衡型： IV 級 軟閥座： VI 級
公稱壓力 PN(MPa) 1.0 、 1.6 、 4.0 、 6.4
工作溫度 ( ℃ ) 常溫型 -20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
散熱型 -40 ～ 450 、 -60 ～ 450
高溫型 300 ～ 560
低溫型 -60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
