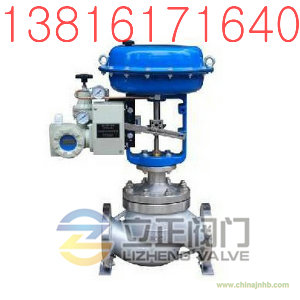

HCB籠式雙座調節閥

HCB籠式雙座調節閥
上海立正專業調節閥，HCB籠式雙座調節閥/HCB平衡籠式雙座調節閥/CV300系列HCB籠式雙座調節閥ZMA(B)N氣動薄膜雙座調節閥概述：
HCB籠式雙座調節閥是一種壓力平衡式的調節閥, 閥體流體通道呈S流線型,還沒有一個改善套筒周?chē)黧w平穩流動的導流翼,優點是壓降損失小,流量大,可調范圍廣,流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。適宜控制高溫，低溫的高壓差流體。

HCB籠式雙座調節閥
主要技術參數：
型     號 ZHA-22
ZHB-22 ZHA-23
ZHB-23 ZHB-34
ZHB-34 ZHA-45
ZHB-45 ZHA-56
ZHB-56
有效面積cm2 350 350 560 900 1600
行   程mm 16 25 40 60 100
彈簧范圍KPa 20～100（標準）:40～200;80～240; 20～60; 60～100
操作方式 普通型、帶手動手輪操作型（側裝式、頂裝式）

HCB籠式雙座調節閥
 性能指標
項目 指標值 項目 指標值
基本誤差% 不帶定位器 ±5.0 始
終
點
偏
差
% 氣關 不帶定位器 始點 ±5.0
帶定位器 ±1.0 終點 ±2.5
回差% 不帶定位器 ≤3.0 帶定位器 始點 ±1.0
終點 ±1.0
帶定位器 ≤1.0 氣開 不帶定位器 始點 ±2.5
終點 ±5.0
死區% 不帶定位器 ≤3.0 帶定位器 始點 ±1.0
終點 ±1.0
帶定位器 ≤0.4
額定行程偏差% ±2.5
注：本產品執行GB/T4213-92國家標準。
