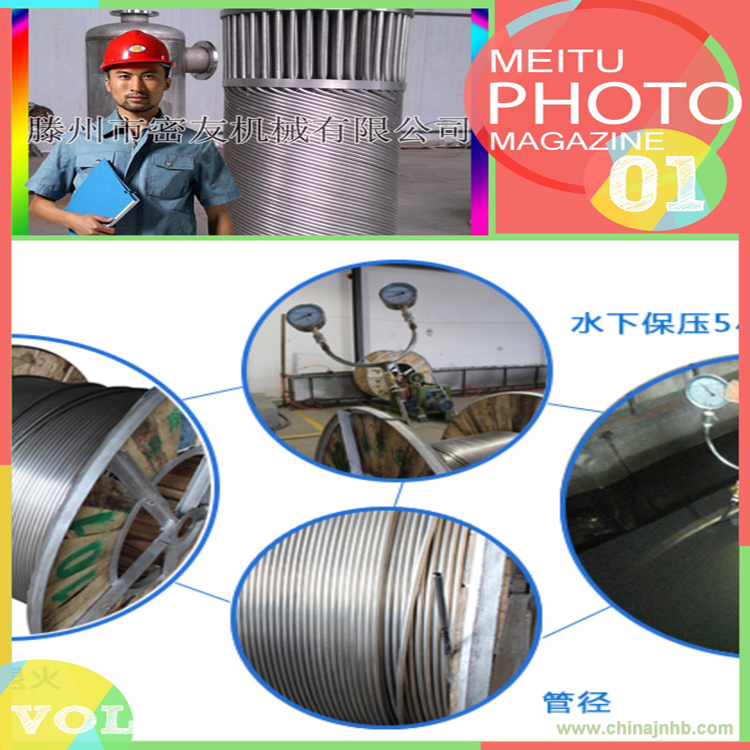

纏繞管式換熱器由繞管芯體和殼體兩部分組成，繞管芯體由中心筒，換熱管，墊條   及管卡等組成。換熱管緊密地繞在中心筒上,用平墊條及異形墊條分隔,保證管子之間的橫向和縱向間距,墊條與管子之間用管卡固定連接,換熱管與管板采用強度焊加貼脹的連接結構,中心筒在制造中起支承作用,因而要求有一定的強度和剛度，殼體由筒體和封頭等組成。
    它應用于工程的主要優點有:
    1、換熱器容易實現大型化。
    2、傳熱管的熱膨脹可自行補償。
    3、管內的操作壓力高,
                                     6f4e65c31a67e849d8db8908a091b9
     4、可同時進行多種介質的傳熱。
     5、結構緊湊,單位容積具有較大的傳熱面積.對管徑8-12mm的傳熱管,每立方米容積            的傳熱面積可達100-170m2。

MY螺旋纏繞管式換熱器清洗分為高壓水沖洗清洗和化學除垢清洗。

1-1、高壓水沖洗

用水以與介質流動反方向沖洗，可沖洗出雜物，使用高壓水沖洗管內時，水壓不可超過1.6MPa，對致密的垢，此法不可取。在清洗時，嚴禁水槍口對準人。

1-2、化學除垢清洗

化學除垢清洗需要根據結垢的成分選擇合適的清洗液，清洗時確保清洗液對換熱管及工藝管線無侵蝕。對于鈣鎂離子引起的水垢主要采用酸洗方法。酸洗分重力法和強制循環法兩類

1-2-1、重力法  將配制好的酸液，依靠重力徐徐灌入容器，纏繞管式冷凝器，直至灌滿。這種方法的優點是簡單，耗能少，但效果較差且酸洗時間長。

1-2-1、強制循環法  依靠酸泵使溶液（酸液溫度40～60℃）強制通過換熱器，并不斷循環，其優點是可以使酸洗表面上的溶液濃度不斷地得到更新，加速了清洗速度。

纏繞式換熱器 雙側流速提高設計






1、螺旋纏繞彈性管束及合理的管間距、層間距，促使雙側介質在換熱管束內部及外部，干燥用纏繞管式冷凝器，都沿纏繞管束形成切線動，并且有強烈的湍流效果。

2、液態介質設計流速可達5m/s，氣體***流速可100m/s。

3、雙側介質流蘇的提高及湍流程度的提高，可顯著提高整體換熱系數，高效纏繞管式冷凝器，可達到傳統換熱器的3-7倍。

4、設備體積小，濃縮用纏繞管式冷凝器，在提高流速條件下，阻力降仍可控制在較低水平。
      制藥及食品飲料工業中，需要采用CIP設備對設備和管道進行常規性和周期性的清洗，以便清洗掉過程中產生的蛋白質等雜質，以防止出現生產過程的污染。

       清洗過程為清除表面殘留的污物，控制微生物含量，需要采用化學品清洗。

       MY纏繞管式換熱器在CIP系統中，可以實現酸液、堿液、清水的即時加熱，節約蒸汽，實現在線清洗。
      纏繞管式冷凝器、滕州密友、螺旋纏繞管式冷凝器由滕州市密友機械有限公司提供。山東滕州市密友機械有限公司是山東 臨沂 ,換熱、制冷空調設備的翹楚，多年來，公司貫徹執行科學管理、創新發展、誠實守信的方針，限度的滿足客戶需求。
