NW4E-2S4 NW4E-9S4 NW4E-9S4K

NW4E-2S7 NW4E-9S7 NW4E-2S9

NW4E-9S9 NW4E-9S9A NW4E-9S9B

NW4Z-2S4 NW4Z-2S4K

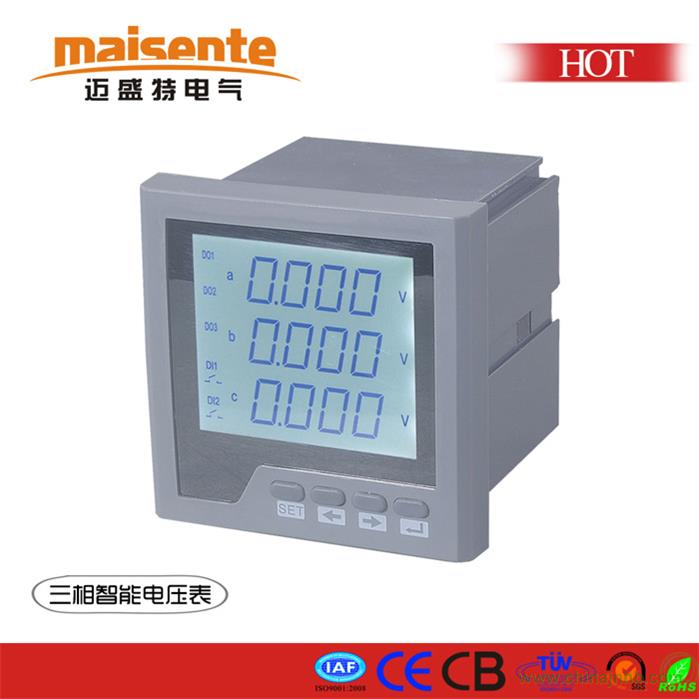

NW4E系列產品是一種具有可編輯測量、顯示、數字通訊和電能脈沖變送輸出等多種功能的多功能智能電表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LTD現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。

NW4E-2S4

NW4E-9S4

測量三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功電能（吸收）、無功電能（感性），通過切換方式和3排4位LED以及指示燈來顯示上述電量參數。即：通過“←”、“→”鍵可使儀表切換顯示三相電壓、三相電流、有功功率、無功功率、功率因數、有功電能、無功電能、頻率，對應的指示燈亮?xí)r有效。有功電能和無功電能的顯示采用8位LED顯示，第一排顯示“Ep”（有功電能吸收）或“Eq”（無功電能感性），下兩排顯示電能數據。

NW4E-9S4K：通過切換方式和3排4位LED以及指示燈來測量顯示三相電壓、三相電流、有功功率、無功功率、功率因數、外圍開關狀態、頻率、有功電能（吸收）和無功電能（感性）。另具備4路開關量輸入（干結電電阻開關信號）和一路模擬量輸出功能。當外圍開關接通時，儀表在相對應的段碼位置顯示1；當外圍開關斷開時，則顯示0。

NW4E-2S7/NW4E-9S7：

測量四象限電能：有功電能（吸收和釋放）、無功電能（感性和容性）。采用3排4位LED顯示方式，出廠時默認設置顯示有功電能吸收（Ep）。當連續按下切換鍵“→”后，儀表將分別顯示無功電能感性（Eq），有功電能釋放（Ep-）以及無功電能容性（Eq-）。5秒無按鍵儀表恢復顯示有功電能吸收（Ep）。

NW4E-2S9：測量三相電流和有功電能，采用三排4位LED顯示三相電流、1排6位LED顯示有功電能。注意：輸入信號必須連接上輸入電壓，當電壓沒能連連接時，儀表的電流將顯示為0，同時電能不能累計。

NW4E-9S9/NW4E-9S9A/NW4E-9S9B：

9S9：測量三相電流和有功電能，采用3排4位LED顯示方式。按下切換鍵“→”可以顯示電流和有功電能，顯示有功電能時第一排LED顯示“Eq”，第二、三排顯示高低有功電能值。

9S9A:測量三相電流和無功電能，采用3排4位LED顯示方式。按下切換鍵“→”可以切換顯示電流和無功電能。顯示無功電能時，第一排LED顯示“Eq”，第二、三排顯示高低位無功電能值。

9S9B：測量三相電流、三相電壓和有功電能，采用3排4位LED顯示方式。按下切換鍵“→”可以切換顯示電流、電壓和有功電能。顯示有功電能時，第一排LED顯示“Eq”，第二、三排顯示高地位有功電能值。

一、概述

  NW4Z網絡電力儀表是一種具有可編程測量、顯示、數字通訊和多種輸出功能于一體的電力儀表。通過對電網中的電壓、電流回路的交流采樣，經過運算處理后實現對電網中三相電壓、三相電流、有功功率、無功功率、功率因數、頻率和四象限電能的高精度測量和顯示；儀表具有多種擴展功能模塊：數字通訊模塊、數字量開關模塊、電能脈沖模塊和模擬輸出模塊，可根據需要靈活選用。RS485的數字接口可實現儀表組網通訊功能；2路電能脈沖輸出和四路模擬量（4～20mA） 輸出功能可實現電能和電量的變送輸出功能；4路開關量輸入和4路開關量輸出功能可實現本地或遠程的開關信號臨測和控制輸出功能（“遙信”和“遙控”功能）。

NW4Z網絡電力儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采用集元件，NW4Z 系列網格電力儀表已廣泛應用于各種控制系統、SCADA 系統和能源管理系統、變電站自動化，配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成業界不同的PLC、工業控制計算機通訊軟件的組網。

NW4Z-2S4：

測量三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功、無功電能，通過切換方式和3排4位LED以及指示燈顯示。可選配開關量模塊：開關狀態輸入監視和遙信，可編程報警開關輸出或遙控開關輸出。可選配模擬量模塊：可編程設置4～20mA輸出，實現傳統變送器功能。

NW4Z-2S4K：

測量三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功、無功電能，通過切換方式和3排4位LED以及指示燈顯示。開關量輸入監測：可同時檢測16路開關輸入狀態，可遙測顯示輸出。
