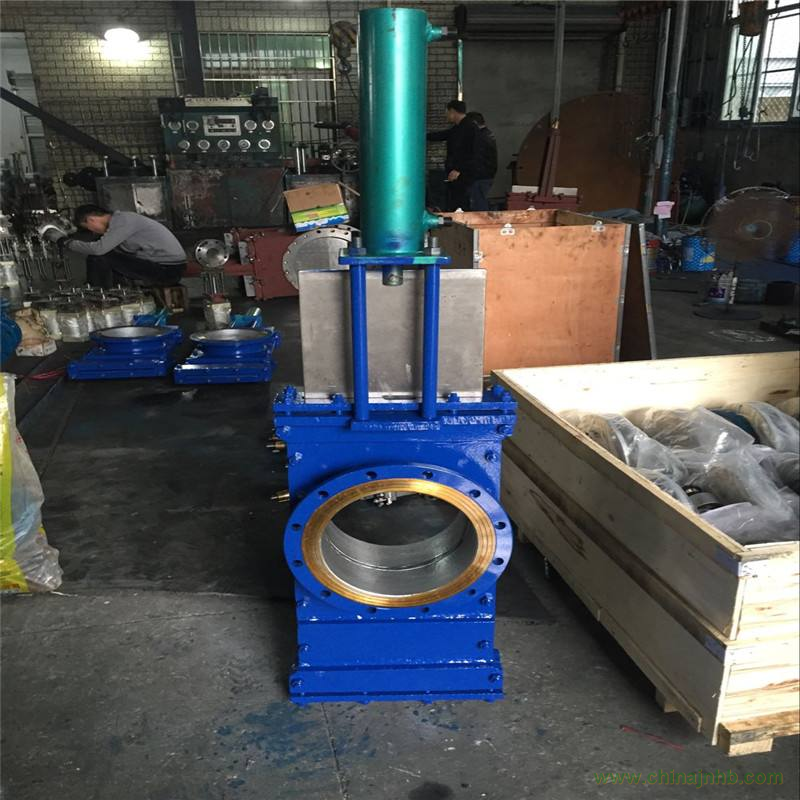

氣動穿透式插板閥原理：
氣動穿透式插板閥SCZ673H/X/F閥腔不積渣，氣動穿透式刀型閘閥特別適合于漿體輸送及粉體物粒的輸送。氣動穿透式插板閥采用剛性和可調密封；插板插槽均采用耐磨不銹鋼制造，耐溫耐磨；改變了插板和卸料槽的結構，杜絕了閥門底部積料狀況的發生，具有結構簡單，操作靈活，密封性好，使用壽命長等特點。氣動穿透式刀型閘閥配有信號指示和開關電路，可實現現場直觀和遠距離自動控制。氣動不銹鋼插板閥專門在插板槽內采用了耐溫橡膠作密封，尤其適合在火力發電廠中速磨系統中做石子煤進出口關斷閥。密封良好，可有效改變運行環境衛生。

氣動穿透式刀型閘閥參數：
公稱壓力：0.6MPa、1.0MPa、1.6MPa
公稱通徑：DN50~400mm
適用溫度：-38~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、CF8、CF8M、CF3、CF3M
密封型式：軟密封、硬密封
泄漏量：A級 （零泄漏）
配套附件：安裝法蘭

氣動穿透式插板閥SCZ673H/X/F試驗：
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
