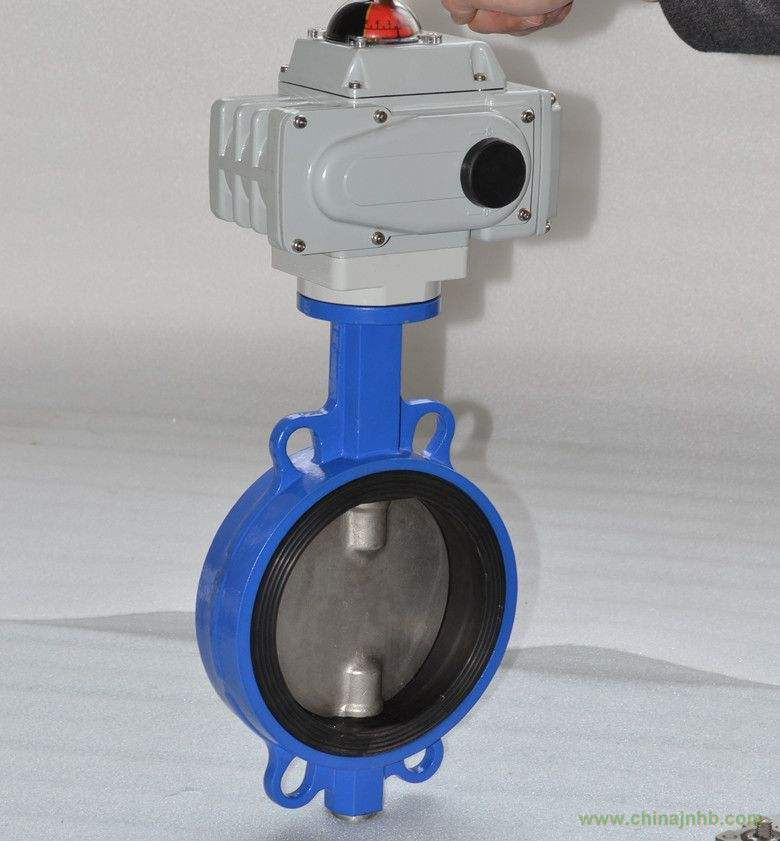

電動對夾式軟密封蝶閥原理：
電動軟密封蝶閥D971X由電動執行器和對夾式軟密封蝶閥組成。電動對夾蝶閥閥體可采用鑄鐵，鑄鋼，不銹鋼304，316等材料制成。閥板為中線結構，閥座密封圈采用丁腈橡膠，三元乙丙橡膠，聚四氟乙烯等材料。可以根據不同介質選用相應零件材料，節約成本。對夾蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。同時該閥門具有良好的流體控制特性。電動執行器帶動蝶板轉動90度完成開關過程，同時有反饋信號輸出到控制系統，適合遠程現場控制，使用方便。需要調節控制時可以配裝調節型電動執行器，接收控制系統4-20MA模擬信號，比例驅動蝶板轉動，對管道內介質進行調節控制。
電動對夾式軟密封蝶閥D971X特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、可以任何位置安裝，維修方便。
3、密封材料耐老化、耐腐蝕，使用壽命長等特點。
4、不適用于有顆粒和溫度偏高的工藝介質中。
5、閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好。
6、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
7、蝶板采用框架結構，強度高，過流面積大，流阻小。
8、電動操作，使用方便，可以遠程自動控制。
9、執行器帶有手動功能，方便停電時手動操作。
|
|
電動軟密封蝶閥參數：
|
公稱通徑DN(mm)
|
50～1200
|
|
公稱壓力
|
PN1.0、1.6MPa
|
|
法蘭標準
|
JB/T79、GB/T9113、HG20594-97
|
|
連接形式
|
法蘭式、對夾式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1% (可調)
|
|
可調范圍
|
50:1
|
|
型號
|
D971X-10，D971X-16，D971X-10C，D971X-16C，D971X-10P，D971X-16P
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
電動軟密封蝶閥D971X規范：
|
公稱通徑DN(mm)
|
DN50～1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
空氣、水、污水、煤氣、油品等
|
