常用幾種蒸汽流量計選型

一、用一體式多參量V錐流量計

    多參量V型錐差壓式流量計的關鍵部件即節約件為一同的V型圓錐體，與其它差壓式流量計比照，是一項突破性立異，克服了其他節約設備的缺陷。雖然多參量V型錐差壓式流量計的測量原理與其它差壓式表面相似，但幾許結構卻徹底不一樣，懸掛在管線基地的V型錐體具有一同的"整流"功用。流體在節約元件的效果下，流場將經過"非安穩流→安穩流→恒（常）流"的改動進程（如下圖所示），在節約元件的上游有些抵達差壓式流量計測量原理所需要的志趣前提條件，對直管段長度幾忽無懇求。然后本質上保證了測量的精度，十分合適直管段長度不可、流量測量計劃寬、流量下限低的蒸氣流量的計量。

一體式差壓量程自習氣型V型錐流量計由智能閃現儀（多參量智能變送器）和V型錐設備一道構成。它自帶有高品質的差壓傳感器、壓力傳感器，熱電阻溫度傳感器。不僅在差壓傳感器量程計劃自動習氣，并且各種賠償系數如：流出系數C、流束膨張系數ε等均進行在線計算，真實完成了拓寬量程的一同保證計量的精度。選用大屏幕LCD同屏閃現累積流量、瞬時流量、瞬時壓力、瞬時溫度值，不必人工切換。4-20mA兩線制瞬時流量輸出。分本安型防爆產品及普通型產品兩大類

二、選用一體式多參量噴嘴流量計

    多參量噴嘴流量計結構簡略健旺，無可動部件、長期運用無型變，安穩可靠，有悠長的歷史背景，各種實驗數據徹底。豐富的計劃制造和運用經歷，標準化程度高，可不必進行實流標定。標準噴嘴有可靠的實驗數據和完善的國際、國家標準。作為生意結算用流量計。

1、流量測量計劃（特別是下限小流量）

    熱網供熱用蒸汽流量計的用戶政策種類較多，蒸汽用量在不一樣時段區別較大，一體式多參量噴嘴流量計由智能閃現儀（多參差變送器）和噴嘴節約設備組合而成。表面具有差壓量程自習氣功用，蒸汽流量測量計劃，能抵達1:20的測量量程，例如最大10t/h，最小便是0.5t/h。我公司出產的一體式噴嘴流量計與渦街流量計、旋進旋渦流量計、均速管（阿牛巴、威利巴、托巴管等）流量計不一樣，這幾種流量計的流量測量計劃是固定的，任何單位及自己都無法改動。選用時只能靠改動現場技能條件（變徑縮管或擴管）來滿意表面的起步（下限流速）流量。一體式噴嘴流量計則是以表面去習氣用戶現場的工況條件，每一臺一體式噴嘴流量計都是根據用戶供給的運用現場的工況條件進行計劃制造的，不會發作象渦街流量計遇到低于下限流速就不能正常工作的情況。比如用戶供給蒸汽最小流速2m/s，最大20m/s。選用渦街流量計時在低于5m/s后就不能正常工作，選一體式ISA1932噴嘴流量計則可在1m/s～20m/s的計劃內長期安穩的工作。

    2、計量的權威性

    一體式噴嘴流量計有可靠的實驗數據和完善的國際、國家標準。能作為生意結算用流量計。計量的權威性不容質疑。

    3、功用報價比

    如今渦街流量計絕大部份是選用的壓電應力查觀念，其壓電晶體及封裝材料就約束了其溫度運用的計劃，250℃為最高，長期運用應在200℃以下為宜。熱網供熱用蒸汽通常是過熱蒸汽，溫度很難保證在某一特定值。與渦街流量計的比照，如今我公司出產的一體式噴嘴流量計（Φ200mm以下）的報價己相差無幾。功用報價比遠優于渦街流量計。

    4、壓力丟掉及長期安穩性

    在所有節約設備中，噴嘴、文丘利管、V錐都歸于低壓損類的，根據用戶現場工況條件進行計劃的ISA1932噴嘴流量計，其壓損可以做到與同管徑的渦街流量計恰當。但不論時小流量仍是大流量其長期安穩性和可靠性則遠優于渦街流量計。

三、選用一體式渦街流量計

    渦街流量計是靠振動原理查看信號，假定沒有振動煩擾，渦街流量計是比照可靠，他受其他的要素的煩擾可能性比照小，加上他的能量丟掉也比照小，我公司出產的HLUGB的一體式帶溫壓賠償?shù)臏u街流量計廣泛用于工業蒸汽的測量，他將溫度、壓力、流量傳感器集成一體，在轉換器里進行了溫度和壓力賠償，在設備簡略，無須鉆孔焊接，在功用根愈加可靠。

四：孔板流量計

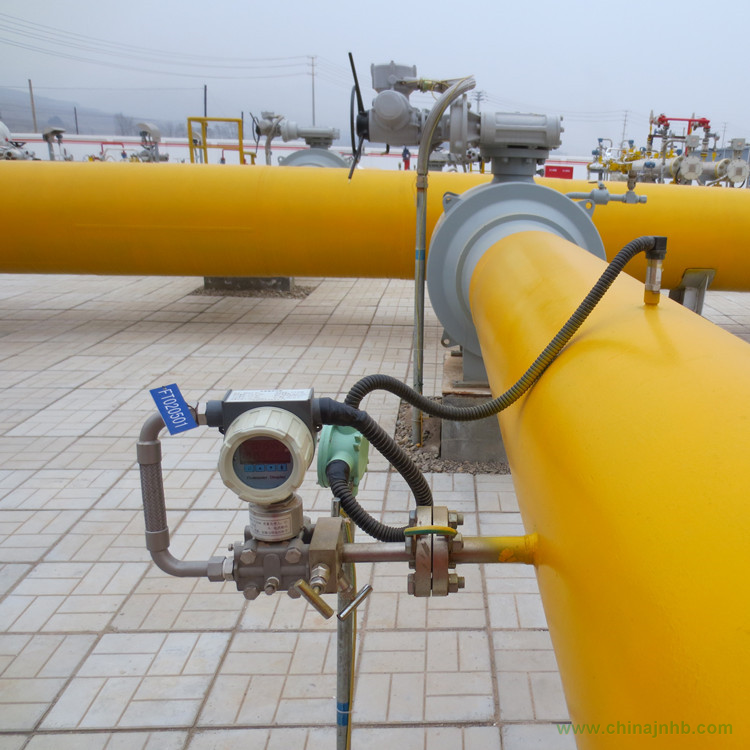

   孔板流量計又稱為差壓式流量計，是由一次查看件（節約件）和二次設備（差壓變送器和流量閃現儀）構成，廣泛運用于氣體、蒸汽和液體的流量測量。具有結構簡略，修補便當，功用安穩，運用可靠等特征。概述孔板流量計又稱為差壓式流量計，是由一次查看件（節約件）和二次設備（差壓變送器和流量閃現儀）構成，廣泛運用于氣體、蒸汽和液體的流量測量。具有結構簡略，修補便當，功用安穩，運用可靠等特征。孔板節約設備是標準節約件可不需標定直接按照國家標準出產，1.國家標準GB2624-81<流量測量節約設備的計劃設備和運用；2.國際標準ISO5167<國際標準組織規則的各種節約設備；3.化工部標準GJ516-87-HK06。

二、工作原理布滿管道的流體流經管道內的節約設備，在節約件附近構成有些縮短，流速添加，在其上、輕賤兩頭發作靜壓力差。在已知有關參數的條件下，根據活動連續性原理和伯努利方程可以推導出差壓與流量之間的聯絡而求得流量。
