立式多級管道泵均采用平衡鼓平衡軸向力，其優點是：

  （1）減少軸封的壓力；

  （2）提高了泵的效率和抗汽蝕性能。

本系列雖有一百多個品種但只分13種型號，與同類產品相比性能效率較優越，方便用戶選用，是其它多級泵較理想的替代產品。

多級管道泵用途： ■ 市政供水及增壓  ■消防供水及高層建筑給水  ■空調、采暖、冷卻水循環   ■鍋爐給水及冷凝系統給水  ■工廠生產給水。 多級泵工作條件：環境溫度≤40℃液體：清潔水或物理化學性質類似水的液體轉速：1480r/min 液體溫度≤80℃.

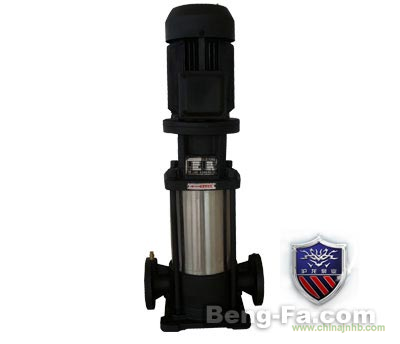

GDL型立式多級管道泵范圍：   ■ 流量:3.8～340m3/h    ■ 揚程: 20～240m   ■ 最大出口壓力≤2.5Mpa      ■功率： 1.1～280KW

GDL型立式多級泵結構特點與優點:

    ■ 進水段:位于尾部的導流板和特殊設計的導流錐，大大改善了泵的吸入性能。

    ■ 葉 輪: 閉式葉輪，運用CAD技術，設計的葉片保證了高效率、高吸入性能，采用平衡鼓平衡軸向力，使整個轉子運轉可靠無摩擦。

    ■ 導 葉: 徑向?qū)~，軸向尺寸短與葉輪匹配合理，水力性能高。

    ■ 軸:剛性軸，根據級數不同采用不同材料，完全能經受得住徑向水推力而不至產生過大的撓度。

    ■ 出水段: 特殊設計的過流通道，避免了因水流沖擊，速度變化等帶來的損失及振動，根據需要出水口方向可調整為與進水口成0°、90°、180°、270°。

    ■ 中間出水段:特別適于分區供水，避免管網超壓，實現一泵多用，節約工程造價。

    ■ 軸 承:上軸承采用國內外名牌廠家生產的深溝球軸承，用于承受轉子重量及部分軸向力，鑄鐵軸承壓蓋與裝于槽部的羊毛氈保護軸承免遭外界污染。潤滑方式為標準的油脂潤滑，下軸承采用銅合金水潤滑軸承，耐磨損運行平穩，拆裝簡便。

    ■ 密 封:  機械密封和填料密封兩種形式可供選擇，機械密封采用不銹鋼、碳化鎢、橡膠等材料制成、為不平衡型，并有沖洗裝置，大大提高了密封可靠性，該形式適于對環境要求嚴的場合；填料密封采用優質填料，摩擦系數小，抗摩損，特殊設計的填料密封腔，使填料在壓緊狀態下，受力均勻，延長了填料使用壽命。

    ■ 電動機:采用名牌廠家的Y系列或Y2系列優質電機，防護安全，運行平穩，噪音低，壽命長。

    ■ 彈性柱銷聯軸器: 由均勻分布的數個柱銷傳遞扭矩，柱銷一端靠錐面與泵聯軸器固定，定位準確可靠，多級泵另一端通過彈性橡膠圈與電機聯軸器接觸，減少了意外沖擊帶來的振動和噪聲，使傳動平穩、可靠。
