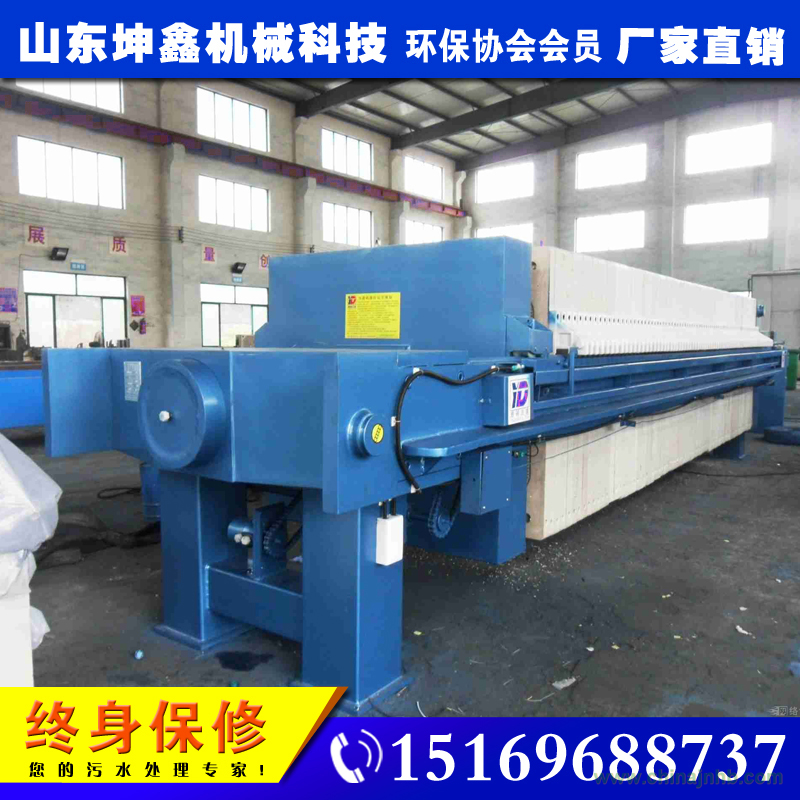

板框式壓濾機是一種間歇性固液分離設備，是由濾板、濾框排列構成濾室，在輸料泵的壓力作用下，將料液送進各濾室，通過過濾介質，將固體和液體分離。廣泛應用于化工、染料、石油、陶瓷、制藥、制糖、食品、淀粉、飴糖、油漆、冶金及各行業的污水處理等。它具有分離效果好、適用范圍廣、操作簡單、投資省等優點，特別是對粘細物料的分離，有著不可比擬的優越性。

一、概述

板框壓濾機是一種較新型的高效、快速的過濾器，電動機型采用了液壓執行、PLC控制模式，提高了設備控制的可靠性、穩定性和安全性。板框壓濾機的過濾面積比一般的濾器面積大幾倍，廣泛使用在懸浮液的過濾、分離領域。板框壓濾機的結構簡單、設備緊湊、過濾面積大而占地面積小、操作壓力高、濾餅含水量少、對各種物料的適用能力強，適用于間歇操作的場合。
二、適用范圍
1、化工： 染料、顏料、熒光粉、保險粉、凈水劑等。 2、醫院： 抗生素、植酸鈣、中藥、有機磷、糖化酶等 。
3、食品： 白酒、飲料、啤酒、酵母、檸檬酸、植物蛋白、豆奶、海藻等。 4、冶金： 金礦、銀礦、銅礦、鐵礦、鋅礦、稀土等粉末選礦等。 5、陶土： 高嶺土、膨潤土、活性土、瓷土、電子陶瓷土等。
6、污水處理： 化工污水、冶煉污水、電鍍污水、皮革污水、印染污水、釀造污水、制藥污水、環境污水等
三、工作原理
     板框壓濾機的工作原理相對簡單，工作流程：壓緊濾板—進料—濾餅壓榨—濾餅洗滌—濾餅吹掃—卸料。首先過濾的料液通過輸料泵在一定的壓力下，從后頂板的進料孔進入到各個濾室，通過濾布，固體物被截留在濾室中，并逐步形成濾餅；液體則通過板框上的出水孔排出機外。隨著過濾過程的進行，濾餅過濾開始，泥餅厚度逐漸增加，過濾阻力加大。過濾時間越長，分離效率越高。特殊設計的濾布可截留粒徑小于1μm的粒子。
板框壓濾機的排水可分為明流和暗流兩種形式。濾液通過板框兩側的出水孔
