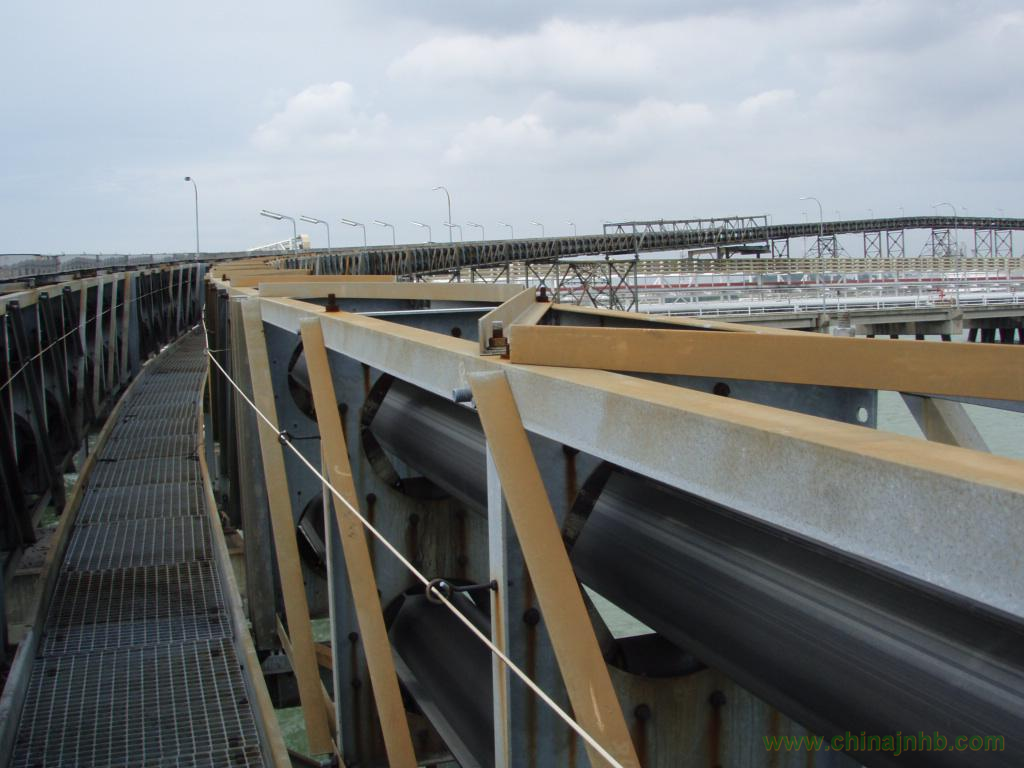

管帶機
管狀帶式輸送機簡稱管帶機，是在槽型帶式輸送機基礎上發展起來的一種新型帶式輸送機。采用管狀輸送的目的是增大輸送帶對物料的圍包，達到對物料的密閉輸送。管狀帶式輸送機除了具有通用型帶式輸送機的輸送能力大、結構簡單、使用方便、適應能力強等特點外，還具有以下優點： 1、密閉輸送物料； 2、輸送機可沿空間曲線布置； 3、可實現大傾角輸送； 4、中間輸送段寬度小； 5、可分別利用膠帶的上、下分支往返輸送不同的物料； 6、能輸送各種物料，廣泛用于鋼鐵、礦山、煤炭、電力、水泥、化工、造紙等行業。
管狀帶式輸送機規格參數：
|
型號
|
公稱管徑
(mm)
|
管內徑
(mm)
|
膠帶寬度
(mm)
|
橫截面接
m2
|
最大粒度
(mm)
|
|
JKGD01
|
φ100
|
100.2
|
430
|
0.0059
|
20~30
|
|
JKGD02
|
φ150
|
150.7
|
600
|
0.0134
|
30~50
|
|
JKGD03
|
φ200
|
199.1
|
780(800)
|
0.0234
|
50~70
|
|
JKGD04
|
φ250
|
263.5
|
1000
|
0.0409
|
70~90
|
|
JKGD05
|
φ300
|
285.2
|
1100(1200)
|
0.0479
|
90~100
|
|
JKGD06
|
φ350
|
334.3
|
1300(1400)
|
0.0658
|
100~120
|
|
JKGD07
|
φ400
|
426.5
|
1600
|
0.1071
|
120~150
|
|
JKGD08
|
φ500
|
509.5
|
1900(2000)
|
0.1529
|
150~200
|
|
JKGD09
|
φ600
|
603.5
|
2250
|
0.2145
|
200~250
|
|
JKGD10
|
φ700
|
690.6
|
2550
|
0.2809
|
250~300
|
|
JKGD11
|
φ850
|
828.1
|
3100
|
0.4041
|
300~400
|
說明：橫截面積為裝載率為75%的面積
