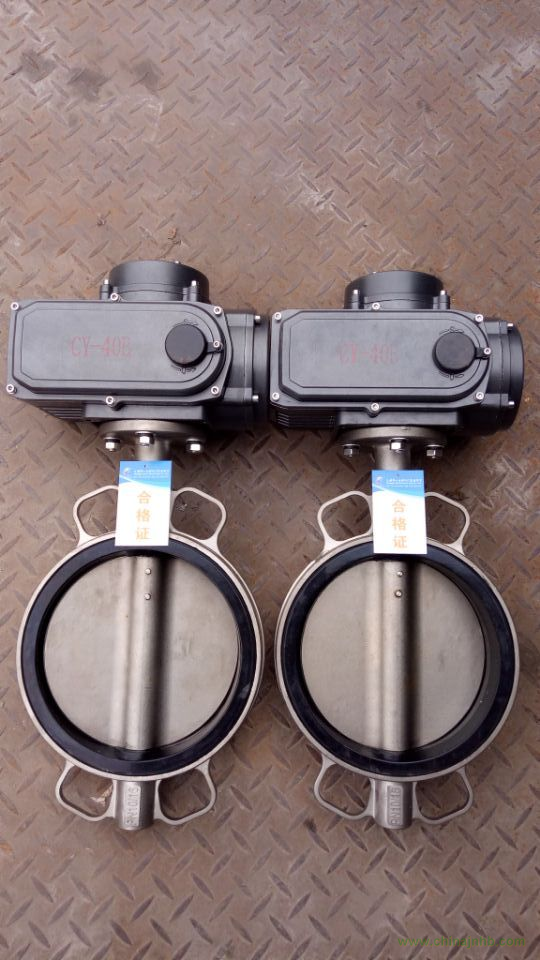

不銹鋼電動對夾式硬密封D973W-10P
D973W電動對夾硬密封蝶閥是一種（閥板）繞垂直于通道的固定軸旋轉的閥門，其由回轉型角行程電子式電動執行器和蝶形閥組成，屬旋轉高性能型調節或開關閥類，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質。
二、D973H電動對夾式硬密封蝶閥的特點:
1．D973H電動對夾硬密封蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，是自動化控制系統中儀表的執行單元，以AC220V、AC380V或DC24V電源電壓作動力，接受來自（DCS、PLC）系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。以角行程輸出的扭矩轉動閥軸0~90º，就能完成啟閉動作或調節動作。全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。調節范圍大，通過輸入電流信號或電壓信號，將此轉變成與輸入信號相對應的位移，改變閥板的旋轉角度（0-90º任意角度），因此一定的輸入信號對應一定的轉角，實現比例動作，故有較好的調節控制流量等參數。
2．采用HL型、3810R型、PSQ型角行程全電子式電動執行機構為O型球閥的驅動裝置，機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，以AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0~90º）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。是一種高精度、高性能、高可靠性類產品。
三、產品執行標準:D973H電動對夾硬密封蝶閥的執行標準
|
產品規范
|
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
|
GB/T12238-1989
|
GB/T12221-89
|
JB/T79-94；GB/T9113.1
|
GB/T13927
|
四、主要性能規范:D973H電動對夾硬密封蝶閥主要性能規范
|
公稱壓力
|
1.0 MP a
|
1.6 MPa
|
2.5 MPa
|
4.0 MPa
|
|
強度試驗
|
1.1 MPa
|
2.4 MPa
|
3.75 MPa
|
6.0 MPa
|
|
水密封試驗
|
1.5 MPa
|
1.76 MPa
|
2.75 MPa
|
4.4 MPa
|
五、主要零部件材料：D973H電動對夾硬密封蝶閥主要零部件材料
|
名稱
|
WCB類
|
CF8類
|
|
閥體
|
WCB
|
CF8
|
|
蝶板
|
WCB
|
CF8
|
|
閥桿
|
2Cr13
|
0Cr18Ni9Ti
|
|
閥座
|
不銹鋼
|
304
|
|
密封圈
|
不銹鋼+石墨片
|
304+石墨片
|
|
填料
|
柔性石墨
|
柔性石墨
|
七、產品結構尺寸:D973H電動對夾硬密封蝶閥
|
DN
|
L
|
H1
|
1.0MPa
|
1.6MPa
|
|
D1
|
n-M
|
D1
|
n-M
|
|
100
|
64
|
110
|
190
|
4-φ16
|
180
|
4-φ16
|
|
125
|
70
|
120
|
220
|
4-φ16
|
210
|
4-φ16
|
|
150
|
76
|
160
|
250
|
4-φ20
|
240
|
4-φ20
|
|
200
|
89
|
215
|
310
|
4-φ20
|
295
|
4-φ20
|
|
250
|
114
|
260
|
370
|
4-φ20
|
355
|
4-φ24
|
|
300
|
114
|
300
|
430
|
4-φ20
|
410
|
4-φ24
|
|
350
|
127
|
320
|
490
|
4-φ20
|
470
|
4-φ24
|
|
400
|
140
|
330
|
550
|
4-φ24
|
525
|
4-φ27
|
|
450
|
152
|
380
|
600
|
4-φ24
|
585
|
4-φ27
|
|
500
|
152
|
390
|
660
|
4-φ24
|
650
|
4-φ30
|
|
600
|
154
|
450
|
770
|
4-φ27
|
770
|
4-φ33
|
|
700
|
165
|
480
|
875
|
4-φ27
|
840
|
4-φ33
|
|
800
|
190
|
580
|
990
|
4-φ30
|
950
|
4-φ36
|
|
900
|
203
|
625
|
1090
|
4-φ30
|
1050
|
4-φ36
|
|
1000
|
216
|
660
|
1210
|
4-φ33
|
1170
|
4-φ39
|
