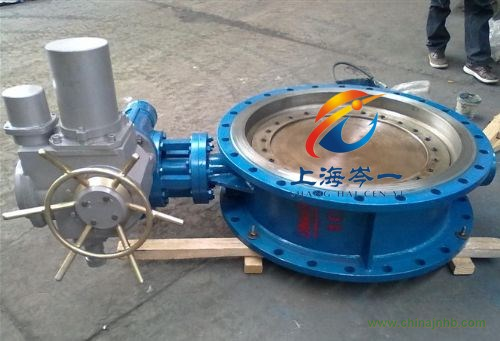

D943H-10C電動偏心蝶閥電動法蘭蝶閥
上海岑一電動閥門有限公司D943H-10C電動偏心蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。 采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求電動法蘭蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。電動法蘭蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
■D943H-10C電動偏心蝶閥主要技術參數
● 閥體
|
閥體形式
|
直通鑄造閥
|
|
公稱通徑
|
DN50～1000mm
|
|
公稱壓力
|
PN1.0、1.6、2.5MPa
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI
B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
連接形式
|
法蘭式、對夾式
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓板壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
● 閥內件
● 執行機構
|
執行器型號
|
CY、3810R、DZW、DQW、QT
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
|
1
|
底座
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
2
|
下軸套
|
銅合金、304、316
|
|
3
|
閥體
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
4
|
密封圈
|
NBR丁晴橡膠、PTFE、PPL、304、316
|
|
5
|
壓板、蝶板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
6
|
固定銷
|
25、35、45
|
|
7
|
上閥軸
|
2Cr13、304、316、316L
|
|
8
|
下閥軸
|
2Cr13、304、316、316L
|
|
9
|
上軸套
|
銅合金、304、316
|
|
10
|
填料
|
聚四氟乙烯/柔性石墨
|
|
11
|
填料壓套
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
12
|
填料壓板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
■ 主要性能指標
|
公稱通徑DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
額定流量系數Cv
|
110
|
180
|
232
|
368
|
656
|
1000
|
1760
|
3390
|
4730
|
6700
|
8900
|
10500
|
14800
|
20500
|
31000
|
43000
|
55600
|
70700
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1% (可調)
|
|
可調范圍
|
50:1
|
■ 主要外形及連接尺寸
|
公稱通徑 DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
108
|
112
|
114
|
127
|
140
|
140
|
152
|
165
|
178
|
190
|
216
|
222
|
229
|
267
|
292
|
318
|
330
|
410
|
|
H
|
112
|
115
|
120
|
140
|
170
|
180
|
210
|
240
|
290
|
320
|
350
|
380
|
410
|
470
|
550
|
640
|
710
|
770
|
|
n-φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
16-26
|
16-30
|
20-30
|
20-33
|
20-36
|
24-36
|
24-39
|
28-39
|
28-42
|
|
H1
|
根據所配執行機構而定
|
|
A
|
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
640
|
715
|
840
|
910
|
1025
|
1125
|
1255
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
770
|
840
|
950
|
1050
|
1170
|
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
