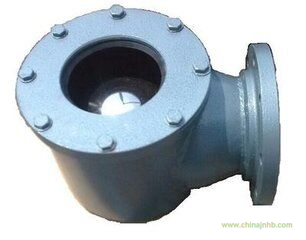

浮球式單向閥

一．產品用途

浮球單向閥是大型浮頂油罐排水系統中的重要附件，是油罐浮頂排水裝置的專用閥門。廣泛應用于油田、大型原油庫及煉油廠的浮頂油罐上。

浮球單向閥安裝在浮頂積水坑側壁，與中央排水管相連接，當有雨水積聚在積水坑時浮球閥自動打開，使水流進中央排水管，將浮頂上面的雨水排除。當浮頂出現浮動障礙時，為防止油罐內的油品經過中央排水管反流到罐頂上，浮球閥內的浮球在罐內油品的浮力作用下會自動關閉浮球閥，阻止油品外溢到罐頂。

浮球單向閥完全克服了旋啟式止回閥的弊病。同時結構簡單，維修方便，可以在工作狀態下隨時檢查及更換易損零件。

二．產品型號：TCFQ-200

三．主要性能指標、材質

公稱直徑：DN200

工作溫度： -25-90℃

工作壓力： 0.6MPa

法蘭標準：HG20616  DN200  PN2.0  RF

四．主要結構、材質

1 主要結構

主要由閥體、浮球、密封件、密封法蘭蓋組成。閥體上設有連接法蘭，與排水管法蘭連接。

2 材質: 閥體鑄鋼，浮球為304不銹鋼空心球，閥座密封材料為丁氰橡膠。

五、產品結構尺寸表
