主要技術指標

1、精度

溫度檢測精度        ≤±0.3℃

       壓力測量精度        ≤±0.5％FS

    瞬時流量測量精度    ≤±0.5％FS

       累積量精度          ≤±1％

    2、儀表輸入信號

        溫度范圍：    1—150℃

(Pt100鉑熱電阻,三線制)

          流量：

   a)體積4—20mA（二線制/三線制）流量變送信號

           b)頻率脈沖流量信號：最大9999 Hz

           c)差壓4—20mA（二線制/三線制）流量檢測信號

供回水壓力：

    4—20mA（二線制/三線制）壓力變送信號

      3、停電記錄次數：19次

 4、流量、熱量日累積存儲：500次（即最近500天）

 5、流量、熱量月累積存儲：24次（即最近24個月）

 6、供    電   180—260Vac,47—55Hz,﹤10VA

 7、對外供電：24Vdc,100mA

 8、外形尺寸：160x80x120 mm 開孔尺寸；；154x74 mm

 9、使用環境溫度 -20—55℃ 濕度 ≤95％RH,無冷凝

        海拔 ≤3500m

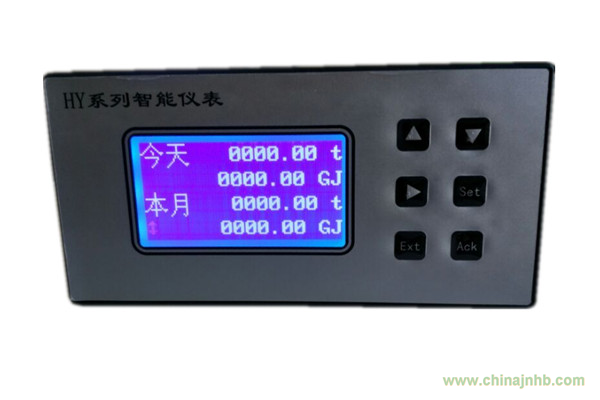

二  儀表的實時界面

儀表的實時界面為用戶提供各種實時數據信息，是儀表的主要

工作方式。儀表上電后自動顯示實時界面1。

  各實時界面由▲和▼鍵切換▼▼

注：若在運行過程中發生斷電，重新上電后會顯示：

“補計停電累積？ N”

提示用戶選擇Y（補計停電累積熱量、流量）或N（不補計停

電熱量、流量），用戶可根據情況和需要決定是否由儀表自行補

足停電期間的累積量，▲鍵選擇，Ack鍵確認選擇。

● 實時界面一

 這界面顯示：

   供水流量（體積）129.7m3/h；

供水累積（質量）  1123。25 t

供熱流量    3.63 GJ/h

   累積供熱     12.9 GJ；

● 實時界面二

 這界面顯示：

   供水溫度  79.9℃

供水熱焓 335.030 KJ/Kg

   回水溫度  70.4℃

回水熱焓 295.206 KJ/Kg

● 實時界面三

這界面顯示的是在當前溫度下供回水的密度。

● 實時界面四

這界面顯示：

供水壓力 0.227MPa

回水壓力 0.108MPa
