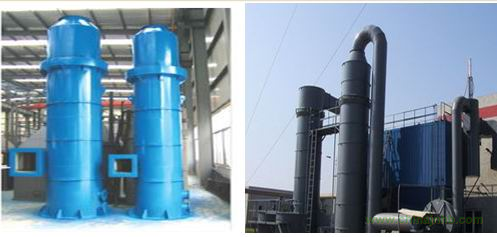

一、復合式脫硫塔簡介

復合式脫硫塔內所有部件能夠承受最大入口氣流及最高進口煙氣溫度的沖擊，高溫?zé)煔獠粫?huì)對任何系統和設備造成傷害。

復合式脫硫塔選用的材料適合工藝過程的特性，并且能承受煙氣飛灰和脫硫工藝固體懸浮物的磨損。所有部件包括塔內和內部結構設計考慮腐蝕余度。脫硫塔材質為優質Q235-A鋼板卷制圓柱形塔，塔體內襯托花崗巖，耐酸堿腐蝕、耐磨損、抗剝離強度高、使用壽命長。

二、脫硫塔工作原理

煙氣由引風機鼓入脫硫塔內，在脫硫塔徑向進風管內設有第一級噴淋裝置，對煙氣進行預降溫和預脫硫，經過降溫和預脫硫的煙氣由脫硫塔中下部均勻上升，依次穿過三級噴淋裝置形成的高密度噴淋洗滌反應區和吸收反應區，脫硫液通過螺旋噴嘴生成極細的霧滴為煙氣與脫硫液的充分混合提供了巨大的接觸面積，使得氣液兩相進行充分的傳質和傳熱的物理化學反應，從而達到SO2的高效脫除。脫硫塔內置有兩級脫水除霧裝置，經過脫硫后的煙氣繼續上升，依次經過兩層折板除霧裝置，通過霧氣、小液滴在折板處的多次撞擊形成較大液滴，大液滴與煙氣分離后下落，脫水后的煙氣通過煙道至煙囪排放。

三、脫硫塔技術性能

脫硫效率：≥90% 阻力：<1200pa

四、脫硫塔安裝步驟

1.在指定位置進行地面處理做基礎，基礎尺寸以基礎布置圖為準。

2.脫硫塔按1節3米制作，現場吊裝。按設備1、2、3、4等依次由下到上對稱平齊安裝。即編號1放在地平基礎上，2放1上，3放2上依次安裝。安裝要求：簡體圓勁內外上下對齊。第一節放在地平基礎上要水平垂直，節與節之間用滿悍、嚴密，不漏風。保證節與節之間垂直。

3.在脫硫塔內安裝2—3層霧化裝置，除霧器及沖洗裝置。循環噴淋塔、沖洗水管、水泵等可參考布置圖，根據現場地形確定。

4.脫硫塔主體安裝好后，應進入筒內抹平接縫。

5.循環沉淀池可參考基礎布置圖根據現場地形而定，但必須有反應池、沉淀池和清水池。

說明：

1.脫硫塔直徑及高度可根據客戶實際煙氣量、脫硫效率及場地調整。

2.煙氣進口溫度不高于200°C,若溫度>200°C需增加預降溫塔。

3.進口粉塵濃度<200mg/Nm3。
