概   述

SDTL系列填料塔，主要用于除去廢氣中的顆粒物、粉塵、有機物等。

   原   理

一級旋流塔板葉片的導向作用使氣體旋轉上升，噴霧器產生的霧滴連同塔板上將逐板下流的液體霧滴，使氣液間有很大的接觸面積；液滴被氣流帶動旋轉，產生的離心力強化氣液間的接觸，最后甩到塔壁上沿壁下流，經過溢流裝置到下一層塔板上，再次被氣流霧化而進行氣液接觸。霧滴經碰撞接觸變大后分散在一級及二級、三級填料區域，霧滴從上部經液體分布器滴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。填料部分屬于連續接觸式氣液傳質區域，兩相組成沿塔高連續變化，在正常操作狀態下，氣相為連續相，液相為分散相，當液體沿填料層向下流動時，有逐漸向塔壁集中的趨勢，使得塔壁附近的液流量逐漸增大，這種現象稱為壁流。為了防止壁流現象，我們采用三級填料區，有效防止上述情況發生。填料區域流下的液體經底部收集區收集后，利用循環水泵作動力，繼續送入噴霧器霧化，完成循環使用過程。

材   質

Q235-A鋼、SUS304、PP

選 型 指 南

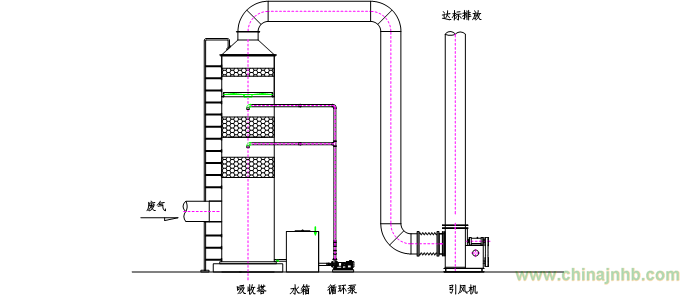

設 備 簡 圖

設 備 參 數

服 務 指 南

●本產品信息所列技術參數及外形尺寸共設計選型參考，隨著技術的不斷進步，各技術參數、尺寸將不斷改進，訂貨時請及時與本公司聯系。并以本公司更新后的產品參數為準。

●支座安裝尺寸另附說明。設備所需石英砂濾層及墊層可由用戶自備，亦可由我司代配，訂貨時請注明。
