產品名稱：
|
電動陶瓷排渣閥
|
產品型號：
|
PZ941TC
|
|
驅動方式：
|
電動,手動,氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
閘板
|
密封結構：
|
硬密封
|
|
壓力范圍：
|
1.6MPa
|
公稱通徑：
|
DN50-400
|
|
常用材質：
|
鑄鋼,不銹鋼等
|
銘牌：
|
雄工品牌
|

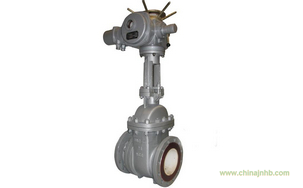

電動陶瓷排渣閥,PZ941TC電動陶瓷排渣閥簡介
閘板、閥座密封面材料均采用結構陶瓷制造，可耐磨損、腐蝕和抗高溫蠕變、抗熱震性，實現長壽命免維護。強制密封的楔式排渣閥，可實現進口強制又向密封，在介質顆料粒徑不大于50mm的強沖刷條件下，可實現長壽命。流阻小、開啟力大.
二、電動陶瓷排渣閥,PZ941TC電動陶瓷排渣閥用途
PZ941TC電動陶瓷排渣閥適用于石油化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業。
本產品是我廠開發研制的電動陶瓷排渣閥產品。該產品具有結構合理、開啟靈活、使用壽命長等特點，主要適用于公稱壓力小于2.5MPa、工作溫度≤120℃的鐵礦、鉬礦、水除灰等輸送礦漿、
渣水混合物系統，作為啟閉之用的新型耐磨排渣閥。
三、電動陶瓷排渣閥,PZ941TC電動陶瓷排渣閥特點
1.體積小，重量輕；
2.完全敞開的通道，可以防止介質在閥內沉積；
3.流阻??；
4.安裝維修方便；
5.耐磨性、耐腐性及密封性大大延長了閥門的壽命。
6.出口部位采用流線型設計，可以有效防止積渣
7.啟閉靈活，密封性能好
8.閘板、閥座、密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫蠕變和熱震性，可實現長壽命免維護
9.采用手動、氣動和電動等傳動方式
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動,也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈,作為全開閥門的位置。因此,閥門的全開位置，按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
閘閥原理
關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。
閘閥選用
閘閥閘閥主要用于截斷或接通管路中的介質，一般不作為調節或節流使用。
分類
閘閥閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
閘閥特點
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
聯系我們
上海雄工閥門有限公司
電話：021-31263381 (陳工)
傳真：021-60298264
手機：13512135667
郵箱：xgfm021@163.com
地址：上海市嘉定區華亭工業園區1199號 網址：http://www.xgfmvalve.com
電動陶瓷排渣閥,PZ941TC電動陶瓷排渣閥參數尺寸圖:
|
